Energetische Steildachsanierung eines Einfamilienhauses in Bliedersdorf

Unsere Leistungen: Vorschau

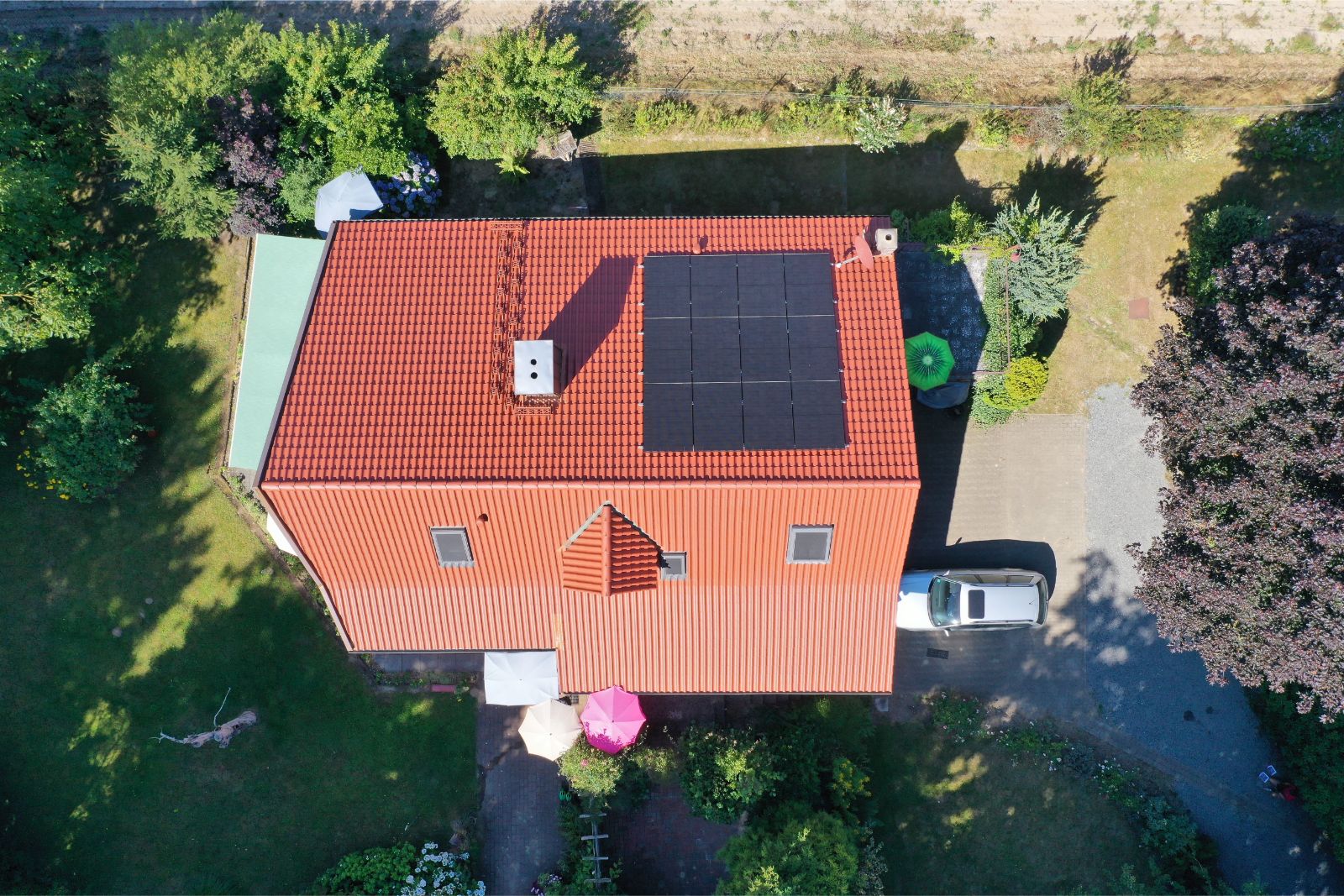

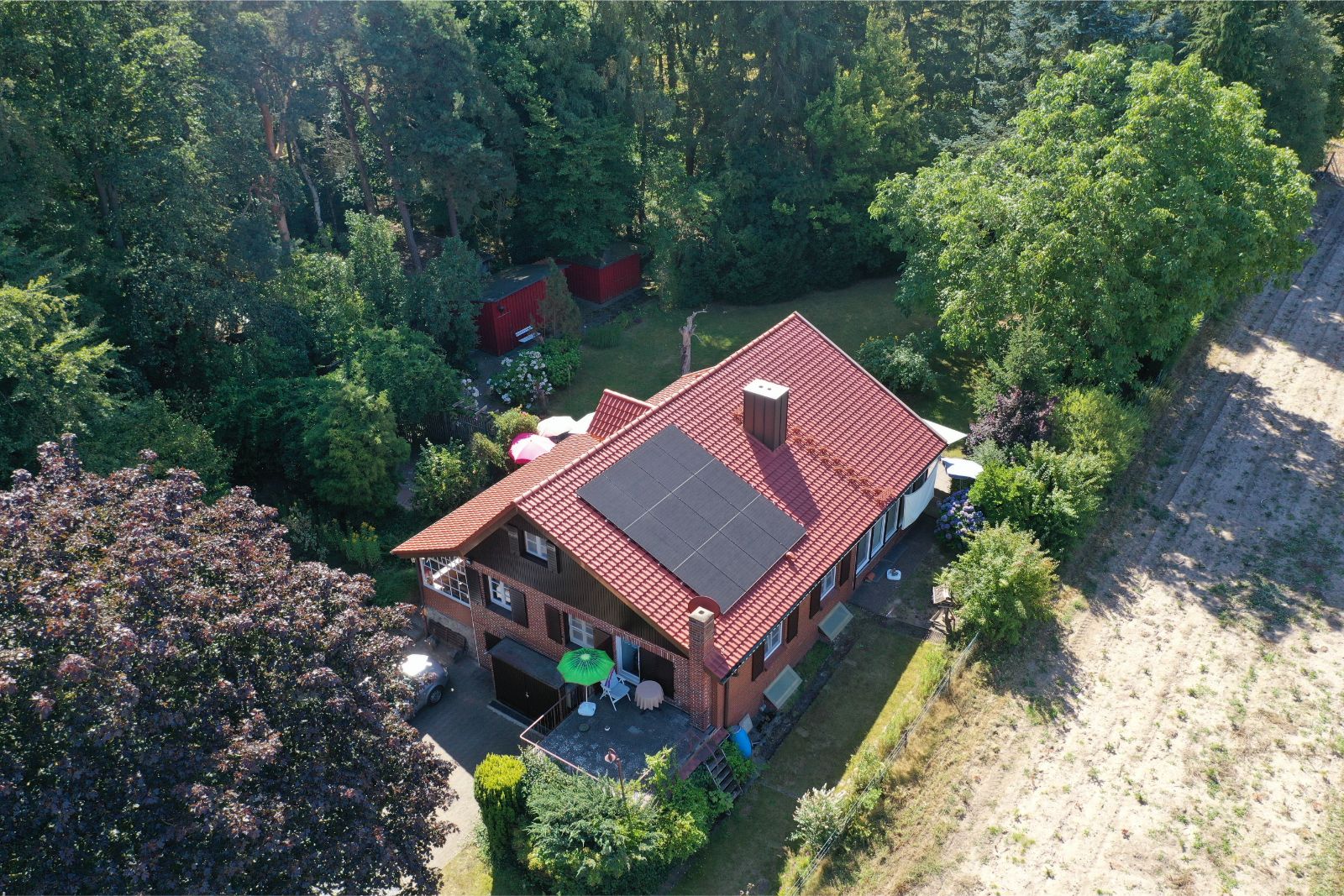

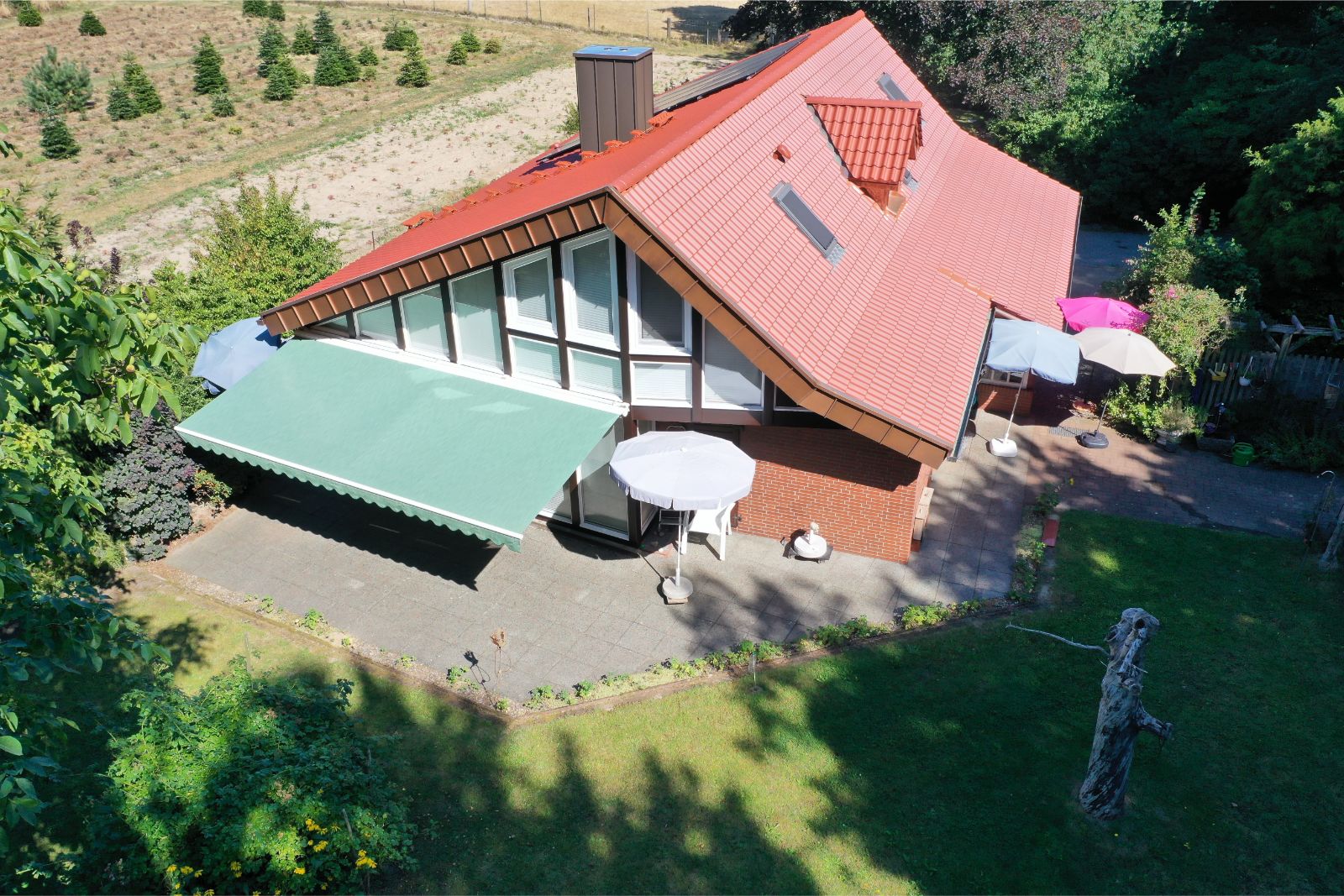

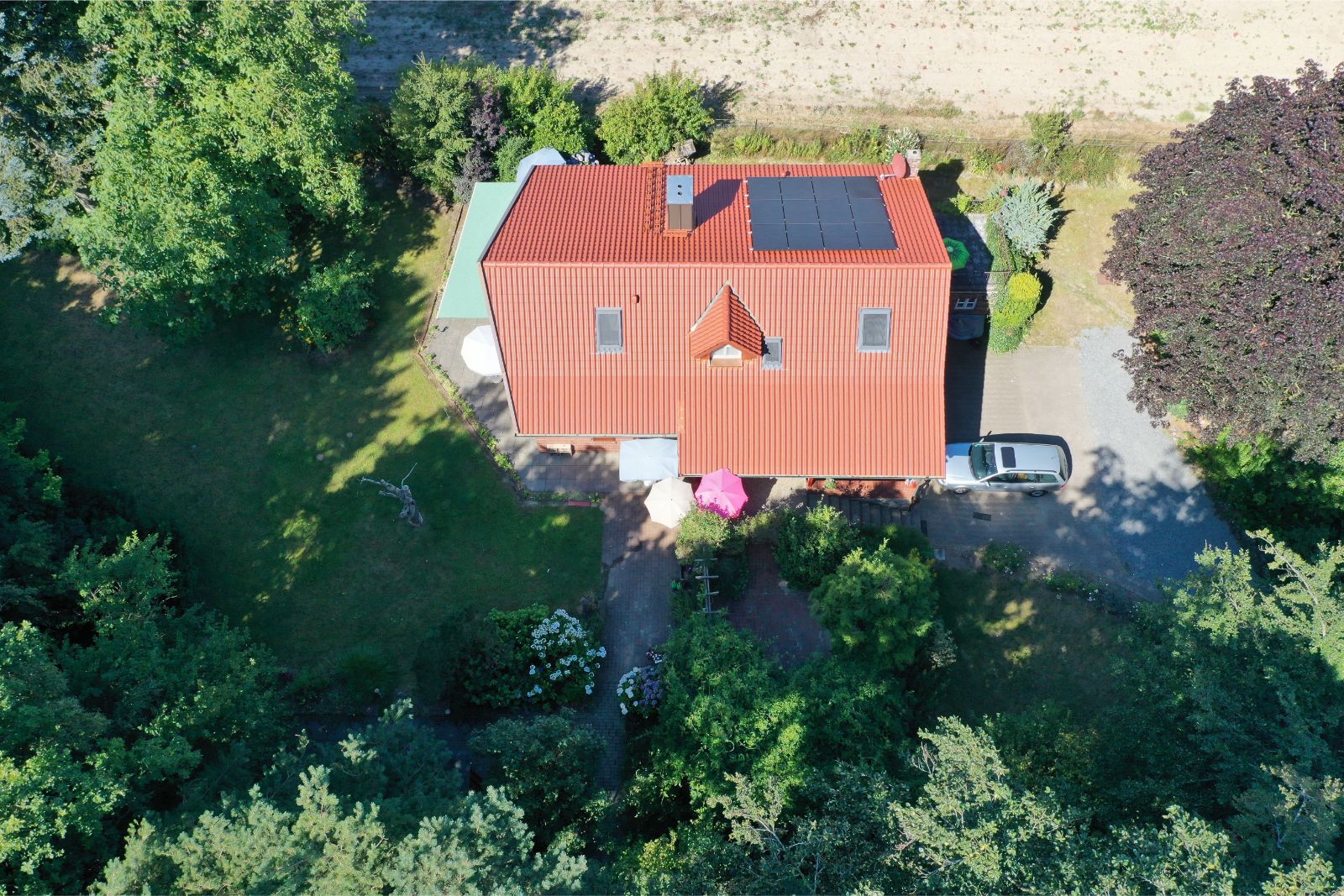

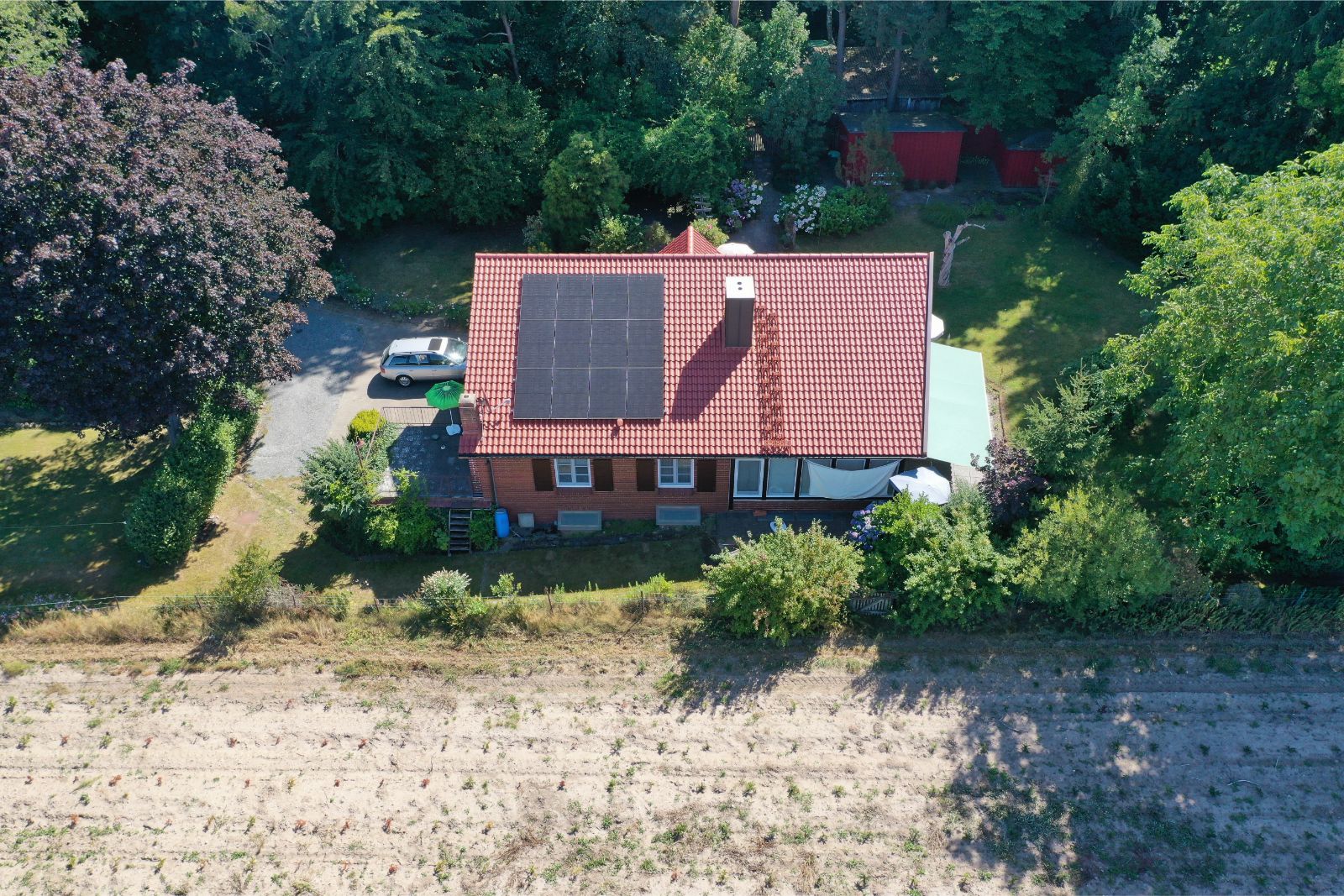

In 21640 Bliedersdorf wurde die Steildachfläche eines Einfamilienhauses im Rahmen einer energetischen Dachsanierung gemäß den strengen KfW-Anforderungen vollumfänglich modernisiert. Das Projekt zeichnet sich durch die erfolgreiche Inanspruchnahme von ISFP-Fördermitteln mit einem BAFA-Zuschuss in Höhe von 12.000 € aus. Nach dem sorgfältigen Rückbau der alten Eindeckung, Lattung und Dämmung entstand eine hocheffiziente thermische Gebäudehülle. Die 205m2 große Dachfläche erhob sich thermisch durch eine Kombination aus Mineralwolle-Zwischensparrendämmung (180 mm / 140 mm, WLG 035), einer bauteilübergreifend verklebten Bauder Tex Dampfbremse mit mardersicherer Traufabschottung sowie einer 80 mm starken Bauder PIR SF Aufsparrendämmung (WLS 023). Als prägender Eindeckungsbaustoff kamen Meyer-Holsen Hohlfalz-Tonziegel vom Typ Zwilling im eleganten Farbton Lavarot-Engobiert zum Einsatz, ergänzt durch hochwertige Velux Wohnraumdachfenster (GPU MK06 und GGU CK02) inklusive Eindeckrahmen, Verdunkelungs-Rollos und Sonnenschutz-Markisen.

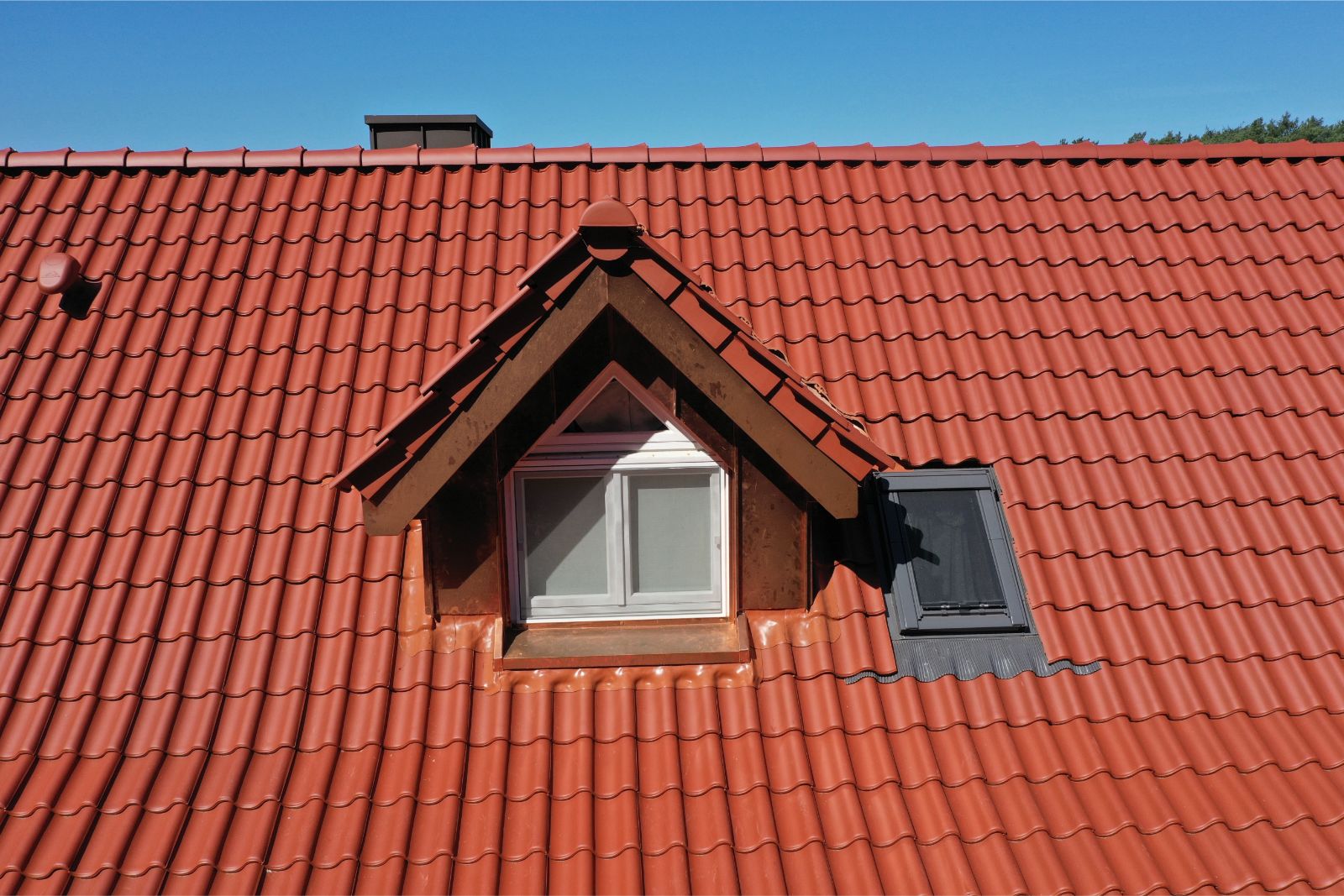

Neben den umfassenden Holz- und Dachdeckerarbeiten zeichnet sich das Objekt durch exzellente, handwerklich anspruchsvolle Klempnerdetails aus. Die Front- und Wangenbereiche der Dachgaube wurden mit einer 80 mm Bauder PIR SF Dämmung versehen und anschließend elegant in handwerklicher Stehfalzdeckung aus Kupfer eingekleidet, inklusive aller Ausklinkungen, Eckprofile, Fensterleibungen und Fenstersohlbänke. Auch die Stirnbretter an Traufe und Giebel sowie die Ortgangblenden im Bereich der englischen Kehle wurden mit feinen Kupferblech-Verkleidungen geschützt. Ein besonderer Blickfang ist der zentrale Schornsteinkopf, der mit einer Stehfalzverkleidung aus Prefa Aluminium P.10 sowie einer passgenauen Edelstahl-Abdeckung dauerhaft wetterfest gestaltet wurde. Neu- und wiedermontierte Kasten-Dachrinnen aus Kupfer, ein Fleck-Rolltraufensystem mit Lüftungkamm sowie Heuel Aluminium-Standroste und Steigtritte runden dieses meisterhafte Sanierungsprojekt funktional ab.

Was kostet eine Dachsanierung?

Die Arbeiten im Detail:

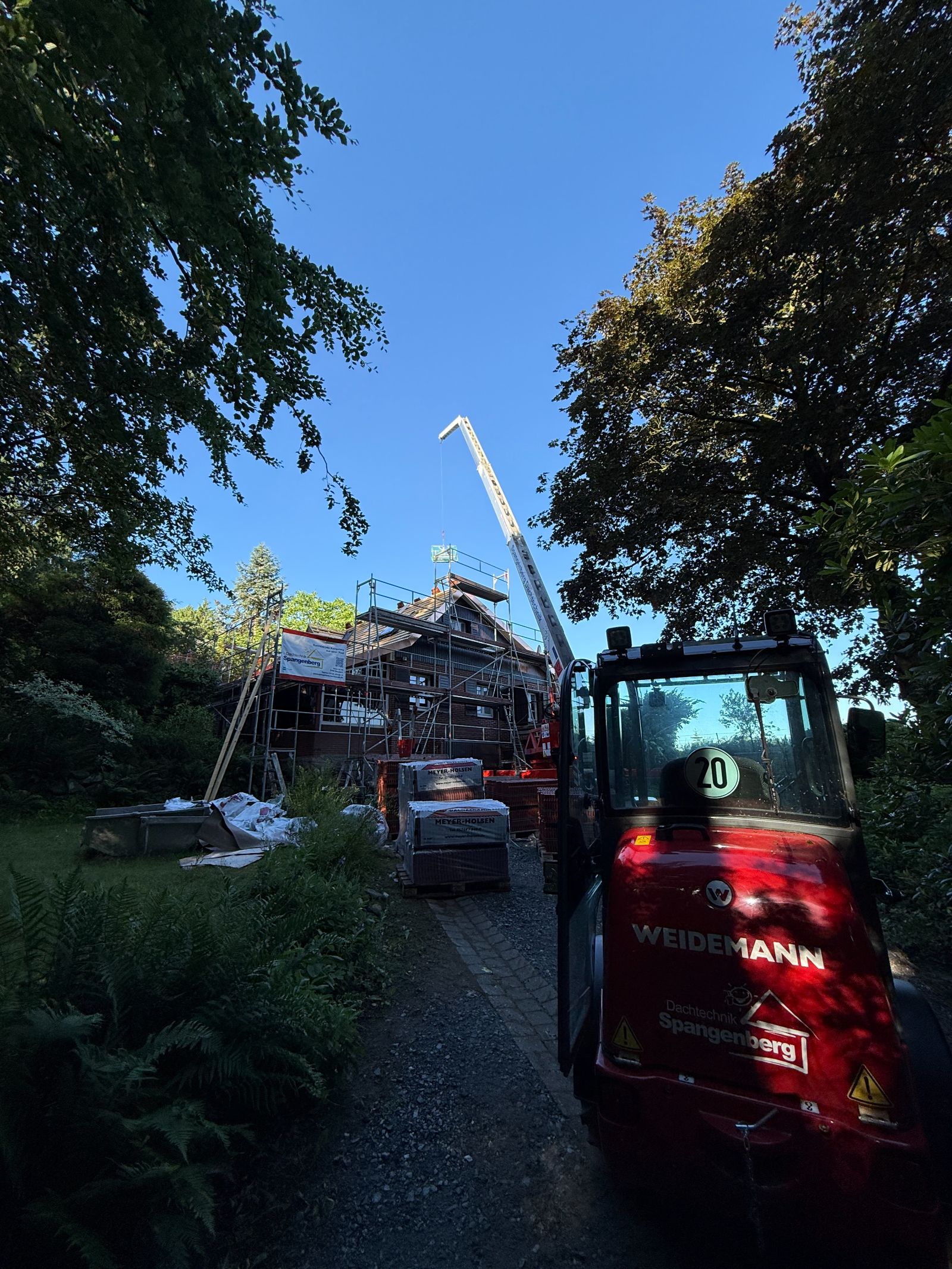

Baustelleneinrichtung / Gerüst

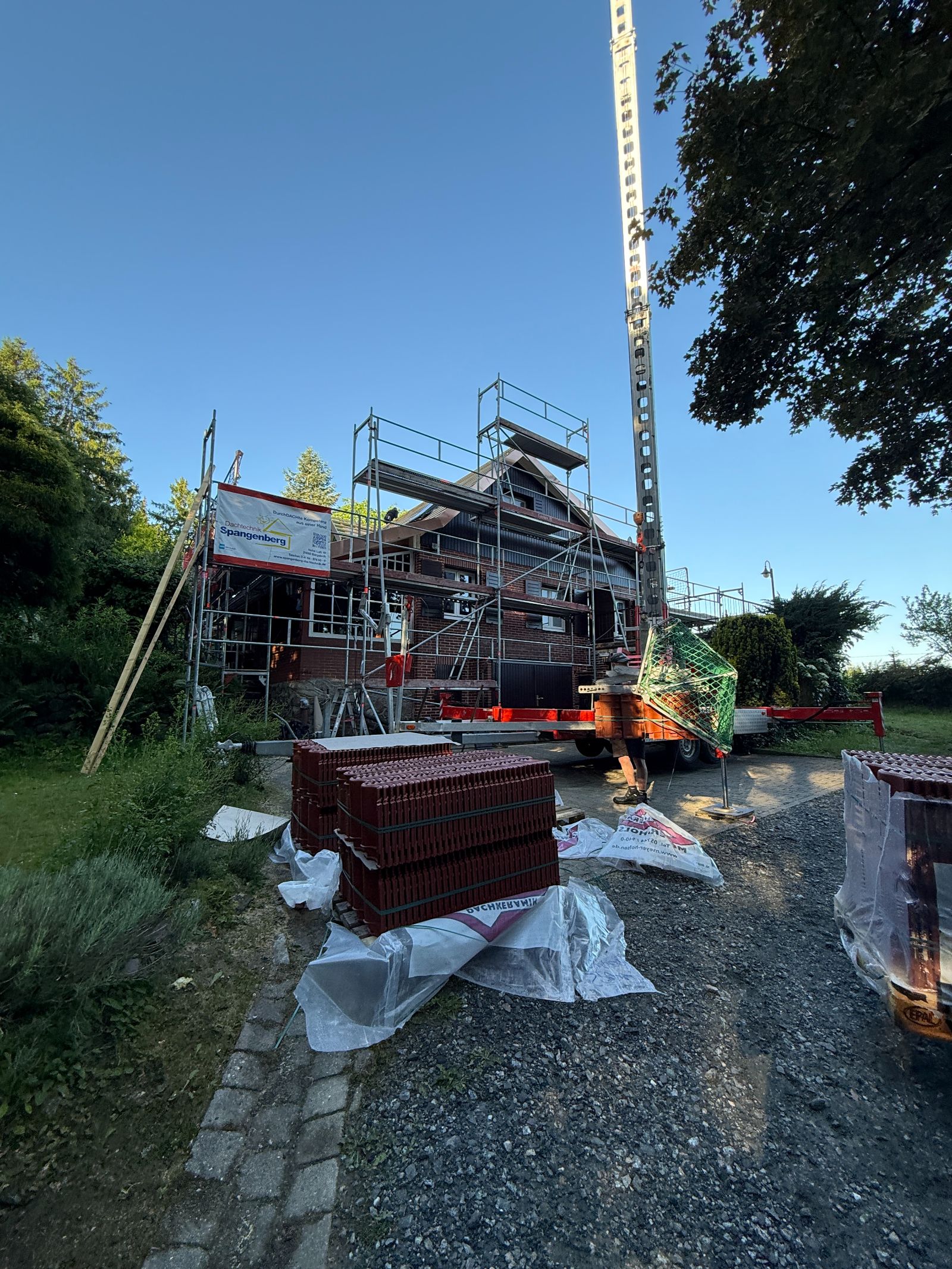

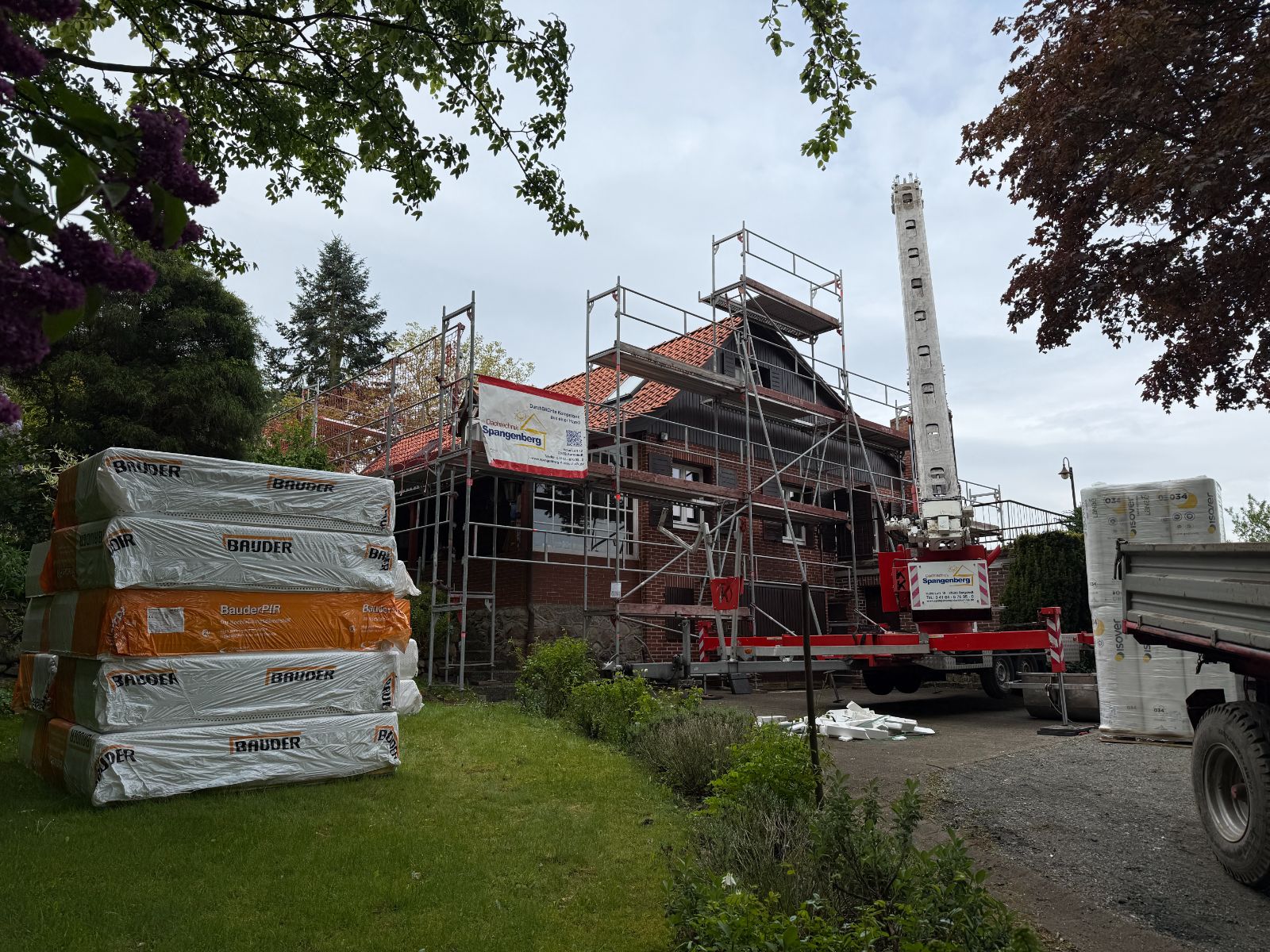

  1. Fassadengerüst

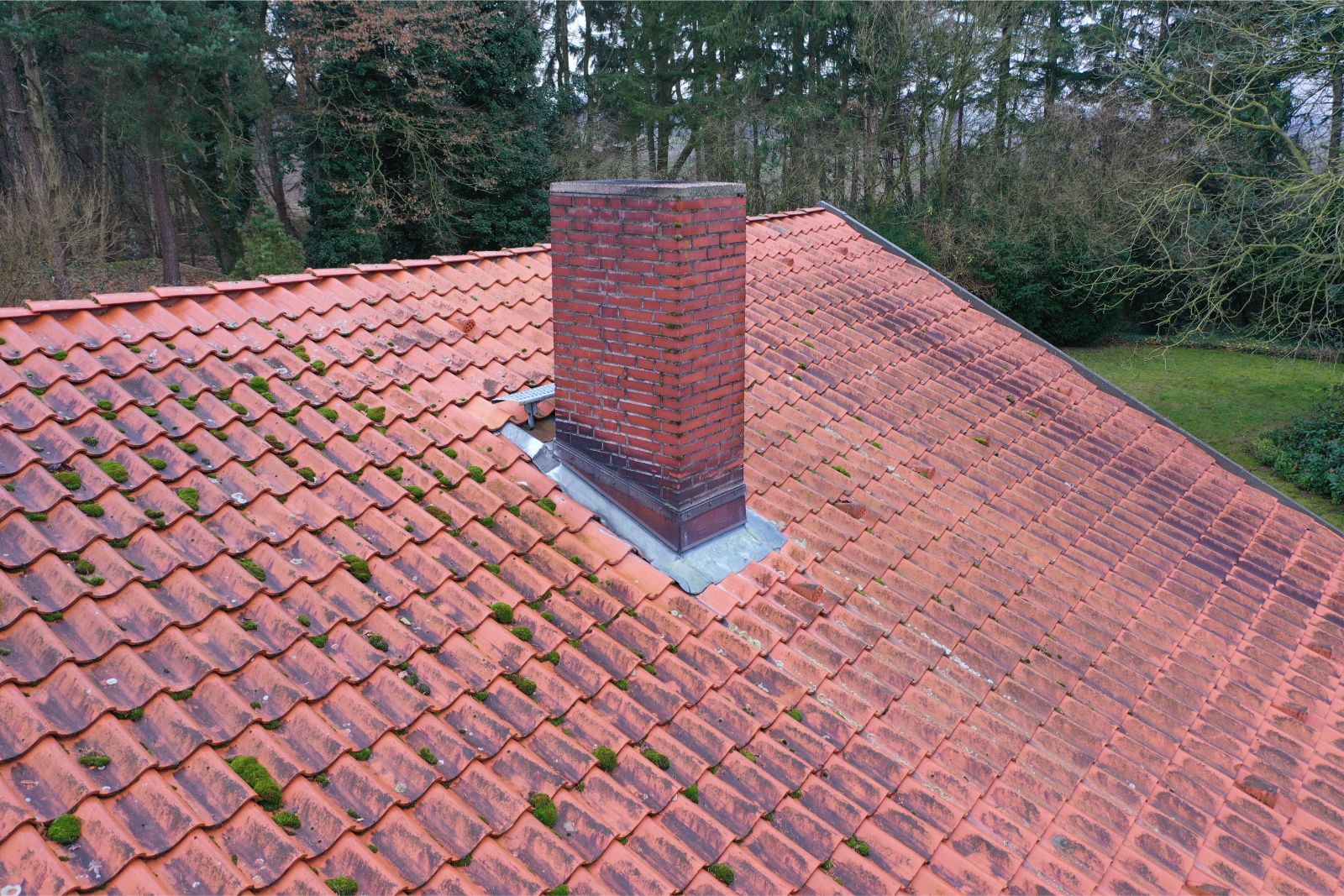

Abrissarbeiten/ Entsorgung

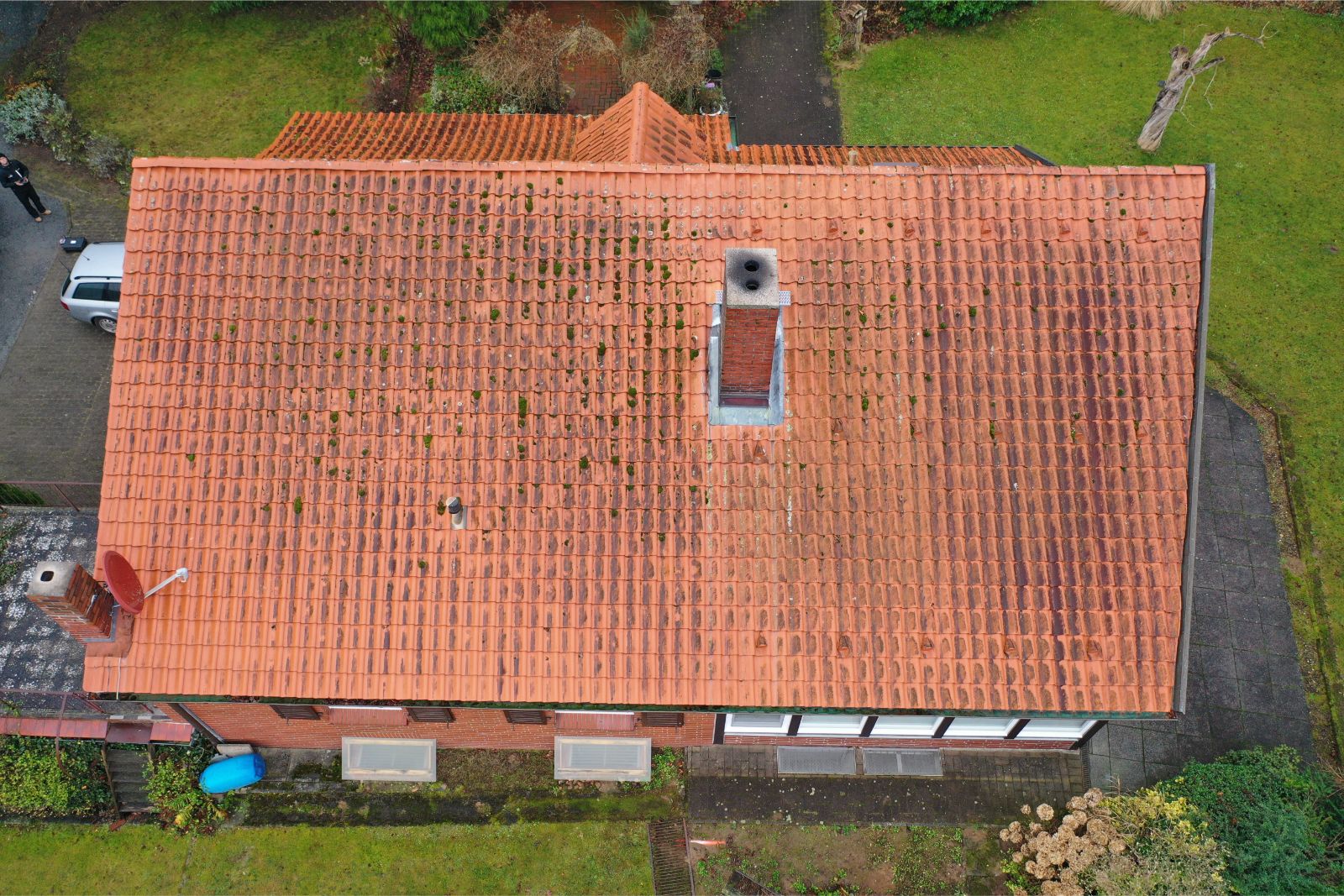

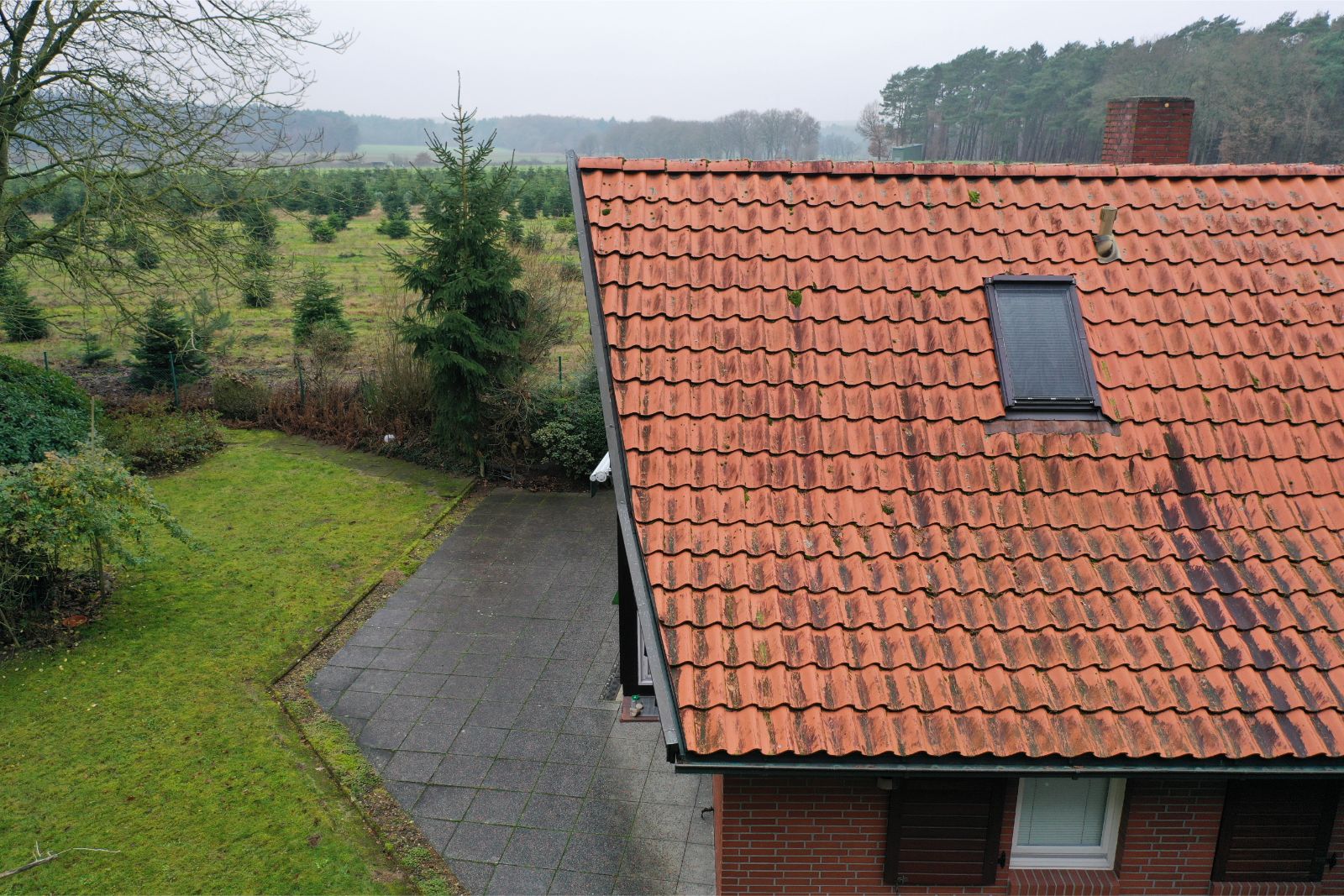

  1. Dachfläche bestehend aus Dachsteinen aufnehmen und als Schutt in bereitgestellten Anhänger verladen
  2. Dachfläche – vorhandene Dachflächenlattung abnehmen und zur Eigenverwendung vor Ort gelagert oder in nachfolgenden Container geladen
  3. Ortganggesims ZN 500/300 – vorhandene Nut- und Federschalung aus Holz abnehmen und zur Eigenverwendung vor Ort gelagert oder in nachfolgenden Container geladen

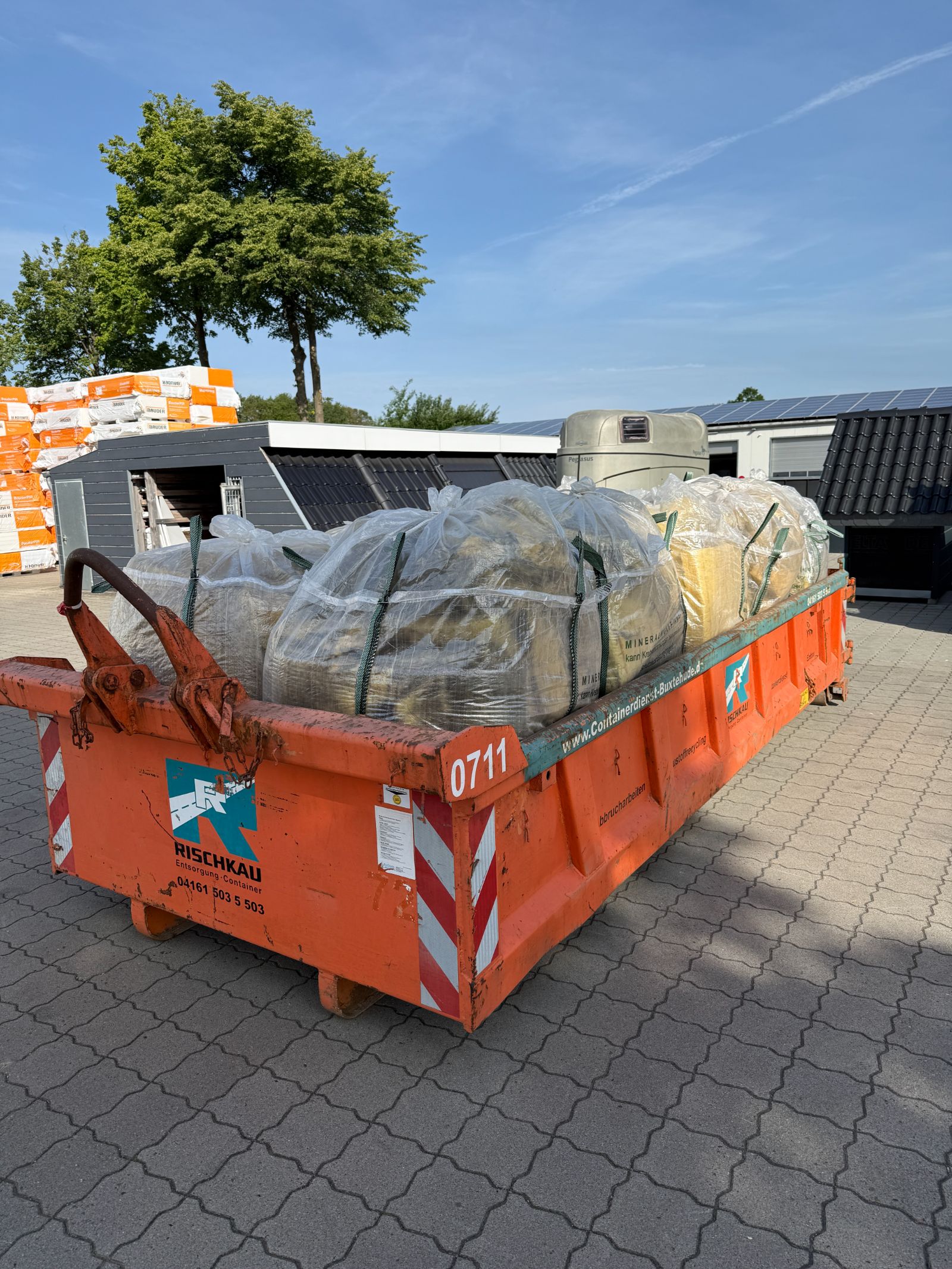

  4. Vorhandene alte Dämmung (Mineralwolle) aufnehmen in geeignete BIG-BAGS verpacken und entsorgen. Inkl. Deponiegebühr
  5. Vorhandene Dachrinnen demontieren und zur Wiederverwendung bauseits lagern
  6. Vorhandenes Veluxfenster ausbauen
  7. Vorhandenes ausgebautes Veluxfenster entsorgen

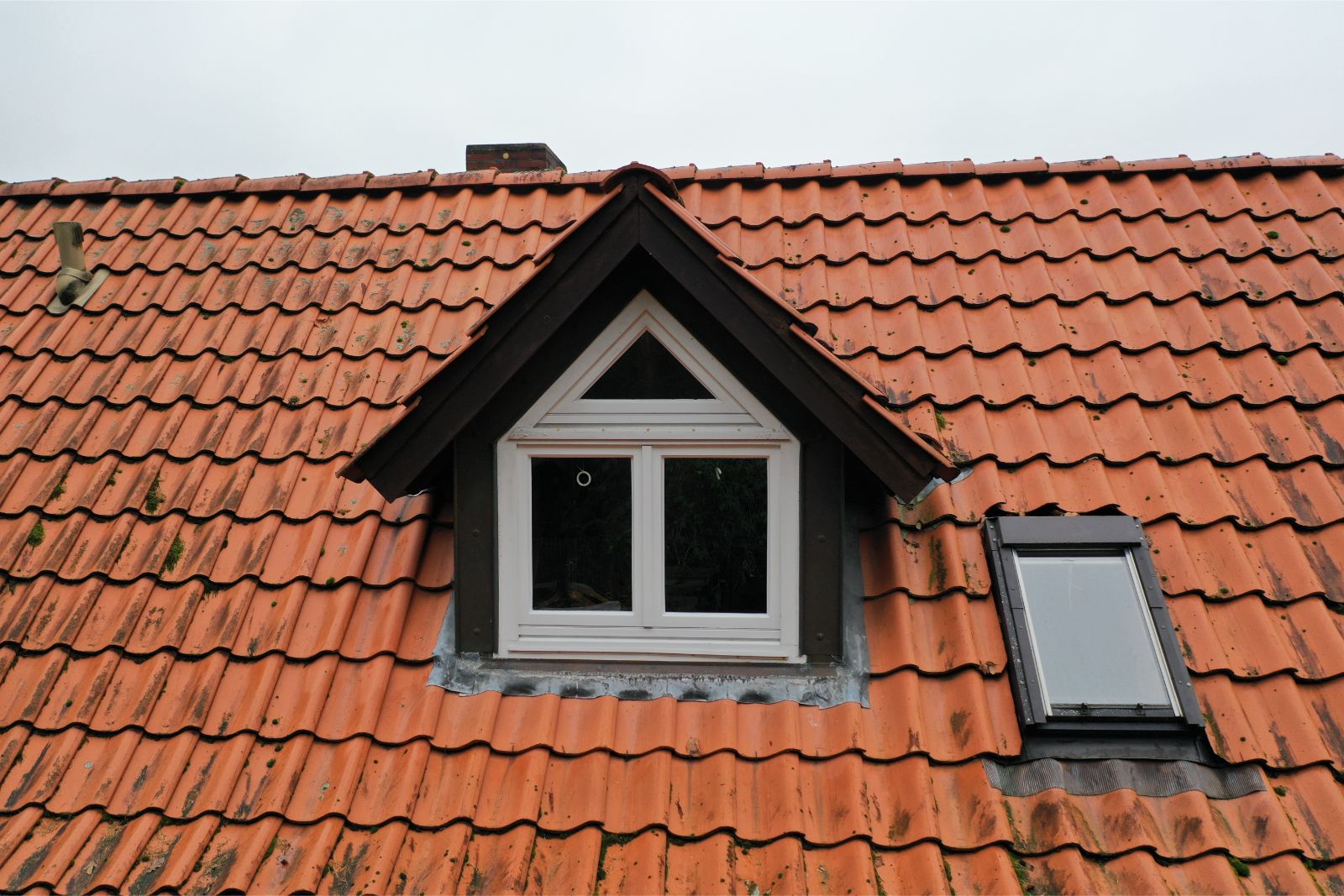

  8. Vorhandene Gaubenverkleidung an den Gaubenfronten und -wangen demontieren und entsorgen

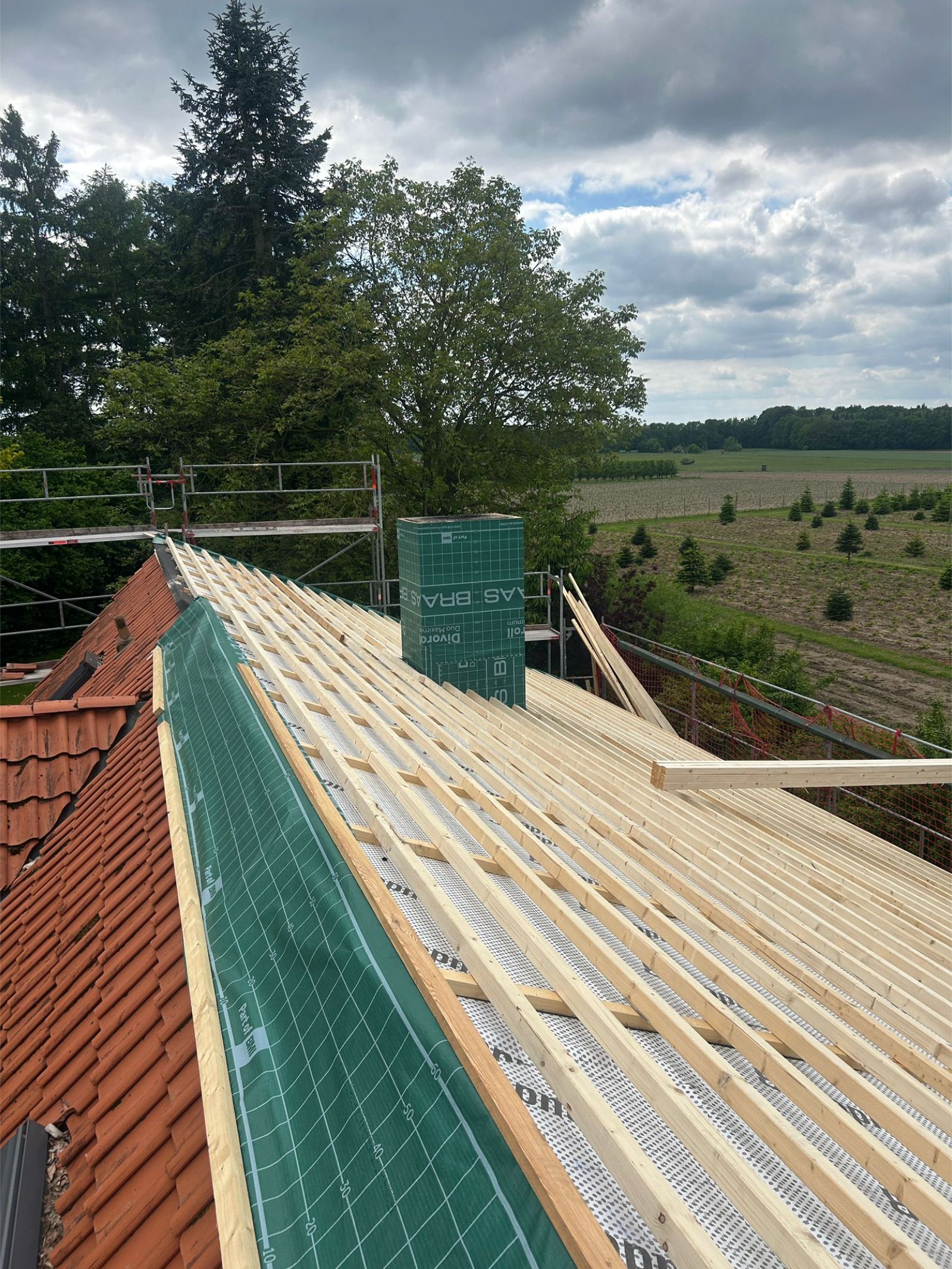

Holzbauarbeiten/Zwischensparrendämmung/Aufsparrendämmung gem. Anforderungen der KfW

  1. Streuschalung im Abstand 40-50 cm aus egalisierten Schalbrettern 24*72 mm

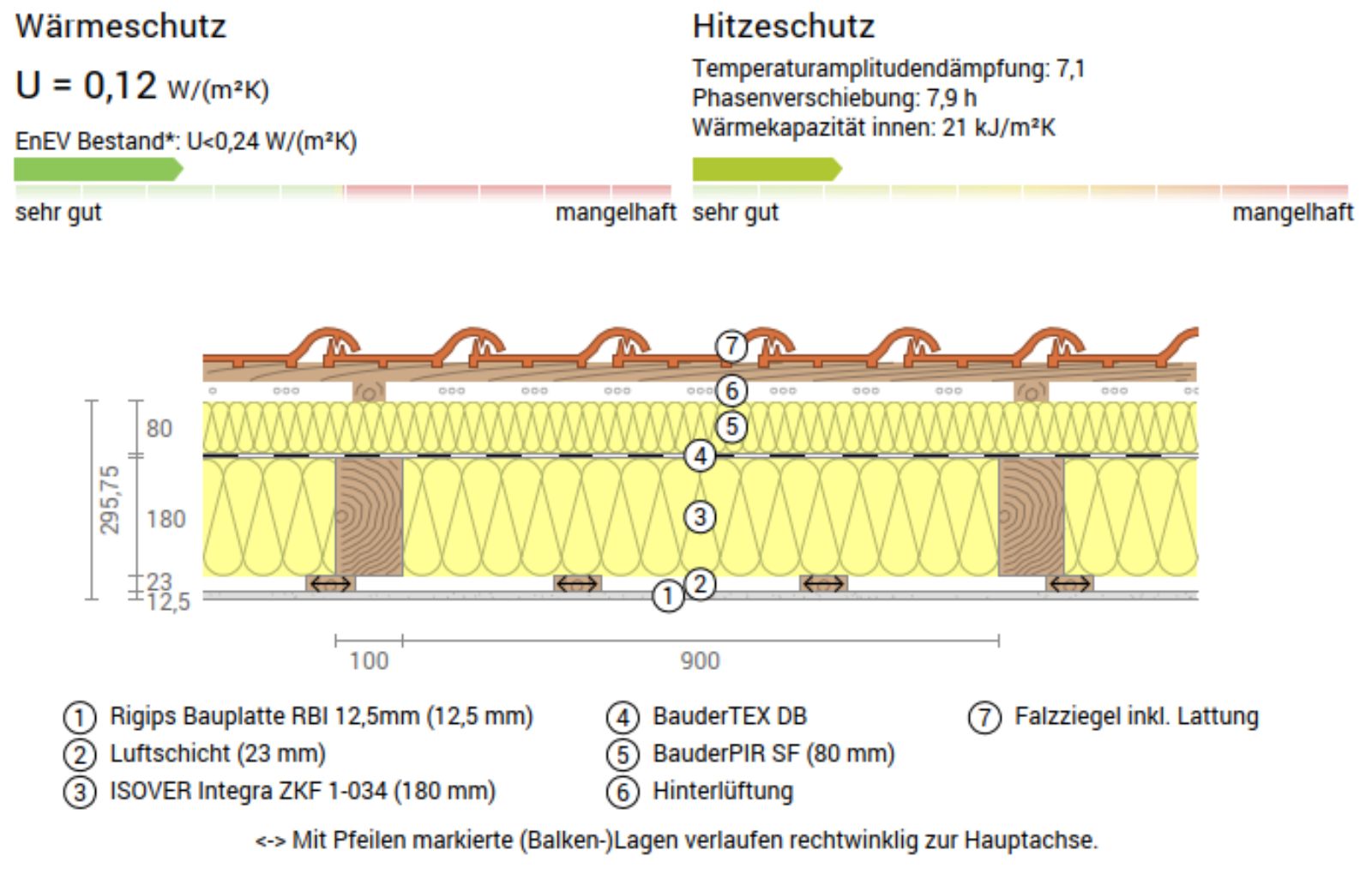

  2. Dachfläche mit Wärmedämmung Klemmfilz-Mineralwolle 180 mm, WLG 035 liefern und zwischen den Sparren und in der giebelseitigen Holzständerwand über der Loggia verlegen

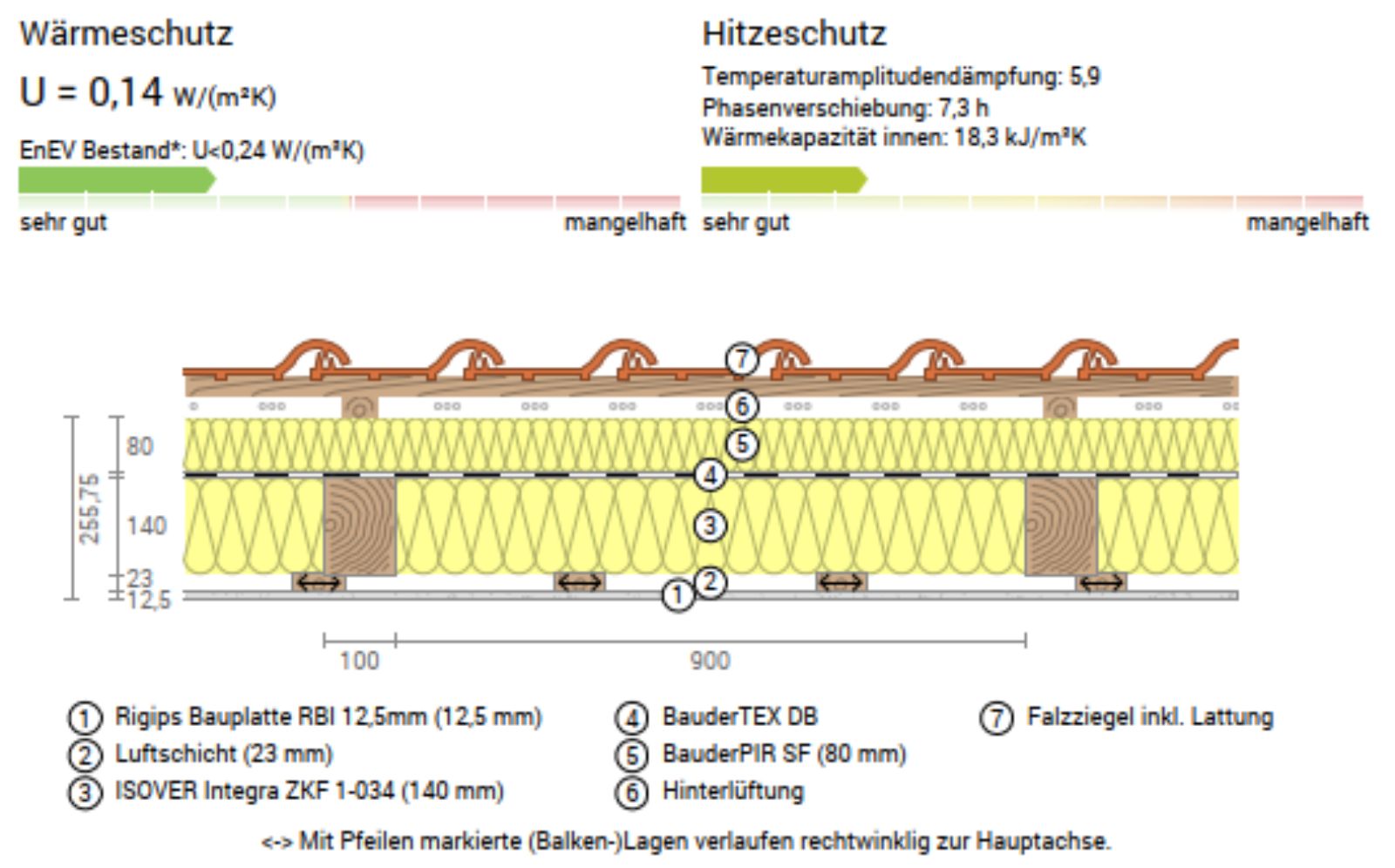

  3. Dachfläche mit Wärmedämmung Klemmfilz-Mineralwolle 140 mm, WLG 035 liefern und zwischen den Sparren und in der giebelseitigen Holzständerwand über der Loggia verlegen
  4. Bauder Dampfbremse und Luftdichtheitsbahn Tex
  5. Anschluß der Klimamembrane an Ortgang und allen weiteren aufgehenden Bauteilen herstellen
  6. Anschluß der Klimamembrane und Abschottung Traufbereich als luftdichter und mardersicherer Anschluss mit OSB Platten 15mm im Traufbereich in Höhe der Sparrenlage (180/140mm) herstellen. Außenliegenden Dachrand vor der OSB Platte mit PIR Platte 80mm – ZN 300 bis zum Ringanker ausdämmen
  7. 80 mm Aufsparrendämmung, Typ: Bauder PiR SF, Dämmelemente aus PUR/PIR-Polyurethan, WLS 023, beidseitig alukaschiert, oberseitig mit diffusionsoffener und blendfreier Spezialbahn beschichtet. Kanten umlaufend mit Nut- und Feder-Verbindung. Platte-Deckmaß: 1780 x 1180 mm liefern und montieren
  8. Bauder Tec SDK Anschlussband 300 mm für die Anschlüsse an den Schornsteinen und an allen weiteren aufgehenden Bauteilen, liefern und verlegen
  9. Schnittkanten der Dämmung im First- Kehl- und Gratbereich anpassen, mit Linitherm PU-Schaum WLS 035 ausschäumen und mit einem Klebeband 200 mm abdichten
  10. KVH- Bohle 8*8 cm im Traufbereich der Aufsparrendämmung, liefern und montieren
  11. Dachfläche im nichtgedämmten Bereich – Sparren mit Konstruktionsvollholz (KVH) 8×8 cm aufdoppeln
  12. Dachfläche im Bereich der Dachüberstände und nicht gedämmten Freibereichen mit Unterspannbahn, hochdiffusionsoffen

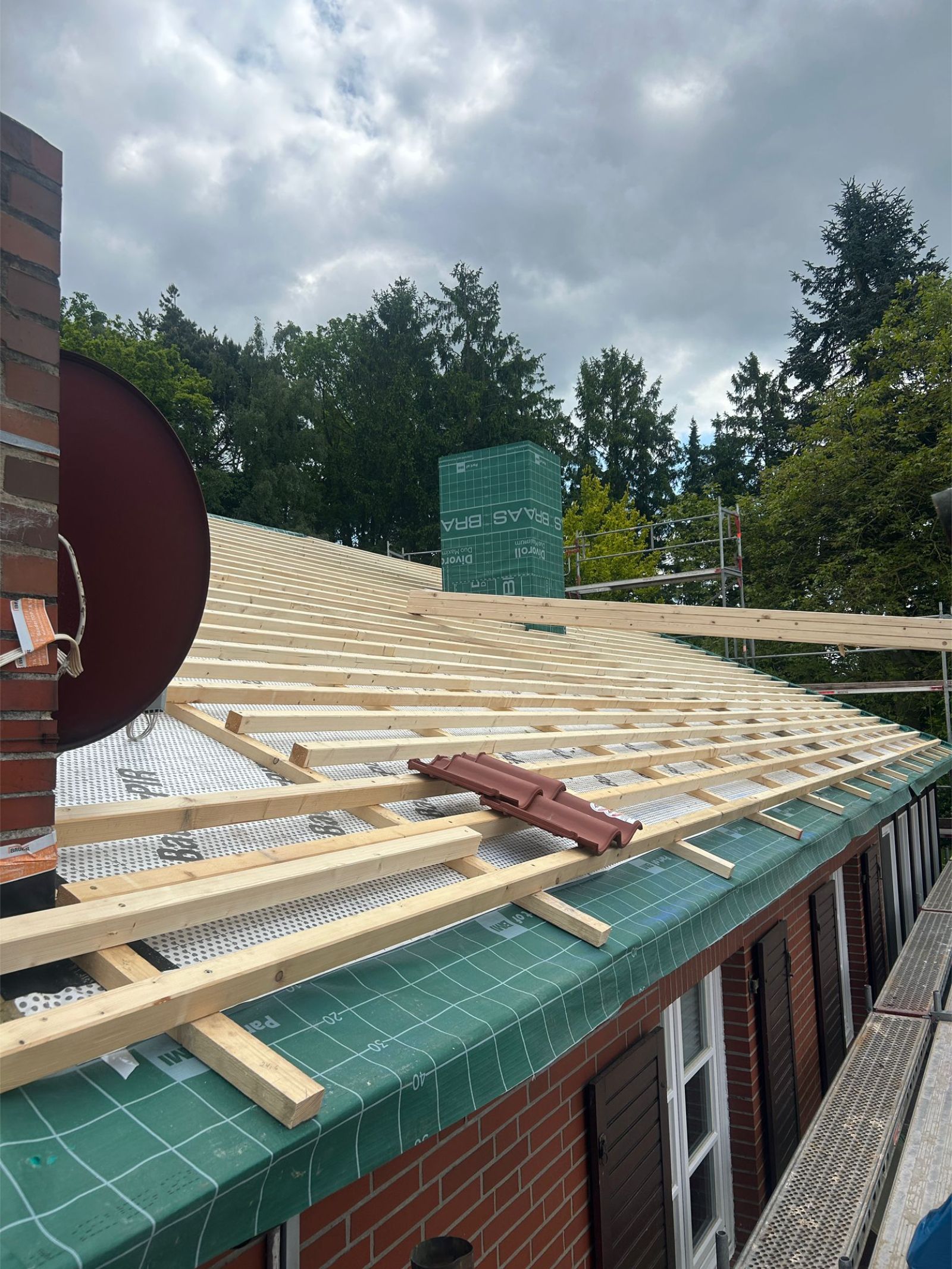

  13. Dachfläche – Konterlattung Ta/Fi, S10 41×62 mm, inkl. Nageldichtband liefern und aufnageln
  14. Dachfläche Traglattung aus KVH Dachlatten 60*60 mm geliefert und fachgerecht hergestellt. Achsabstand Sparrenkonstruktion 102/103mm
  15. Traufbohle 40×140 mm liefern und aufnageln
  16. Kehlbohlen 2x 40/200 mm Fi/Ta imprägn. liefern und aufnageln
  17. Stirnbretter an Traufe und Ortgang bis 300mm breit aus Nadelsperrholz, liefern und anbringen
  18. Unterschlag Giebel aus Holz (Fichte) Profilbrettern 19,5*96mm, roh/unbehandelt in Querrichtung bis 50 cm breit liefern und anbringen
  19. Velux Dampfsperrschürzen für Veluxfenster liefern und einbauen
  20. Gaubenwangen und -front mit Bauder PiR SF, Dämmelemente SF 80mm aus PUR/PIR-Polyurethan, WLS 023, beidseitig alukaschiert, oberseitig mit diffusionsoffener und blendfreier Spezialbahn beschichtet. Kanten umlaufend mit Nut- und Feder-Verbindung. Platte-Deckmaß: 1780 x 1180 mm liefern und montieren
  21. Gaubenwangen und -front mit äußerer Verkleidung aus NSH-Platten 21 mm einschließlich Konstruktionslattung versehen
  22. Höhendifferenz an den Giebelseiten mit Bauder PiR SF, Dämmelemente SF 80mm aus PUR/PIR-Polyurethan, WLS 023, Zuschnitt 150mm, beidseitig alukaschiert, liefern und montieren

Dachdeckerarbeiten

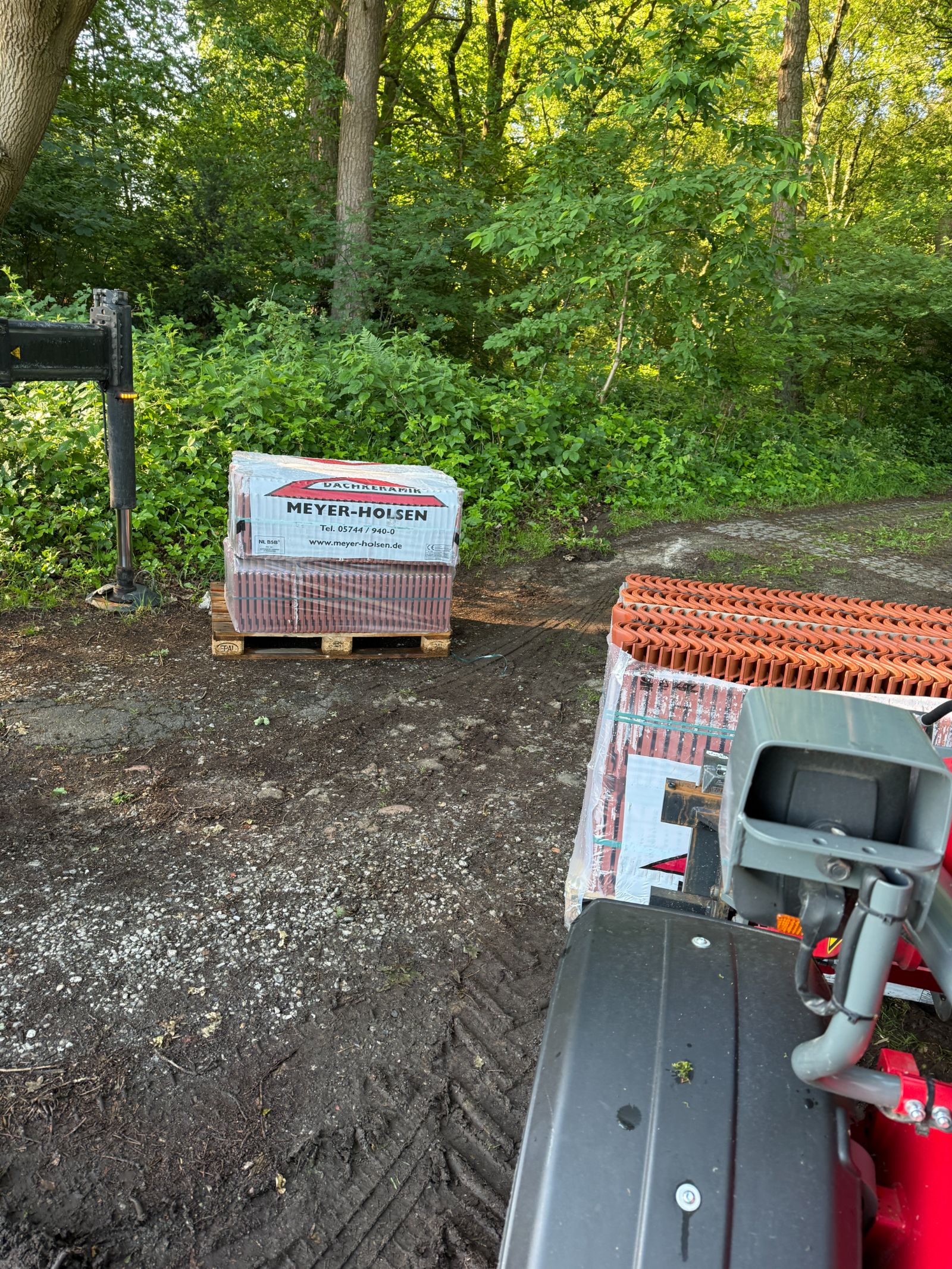

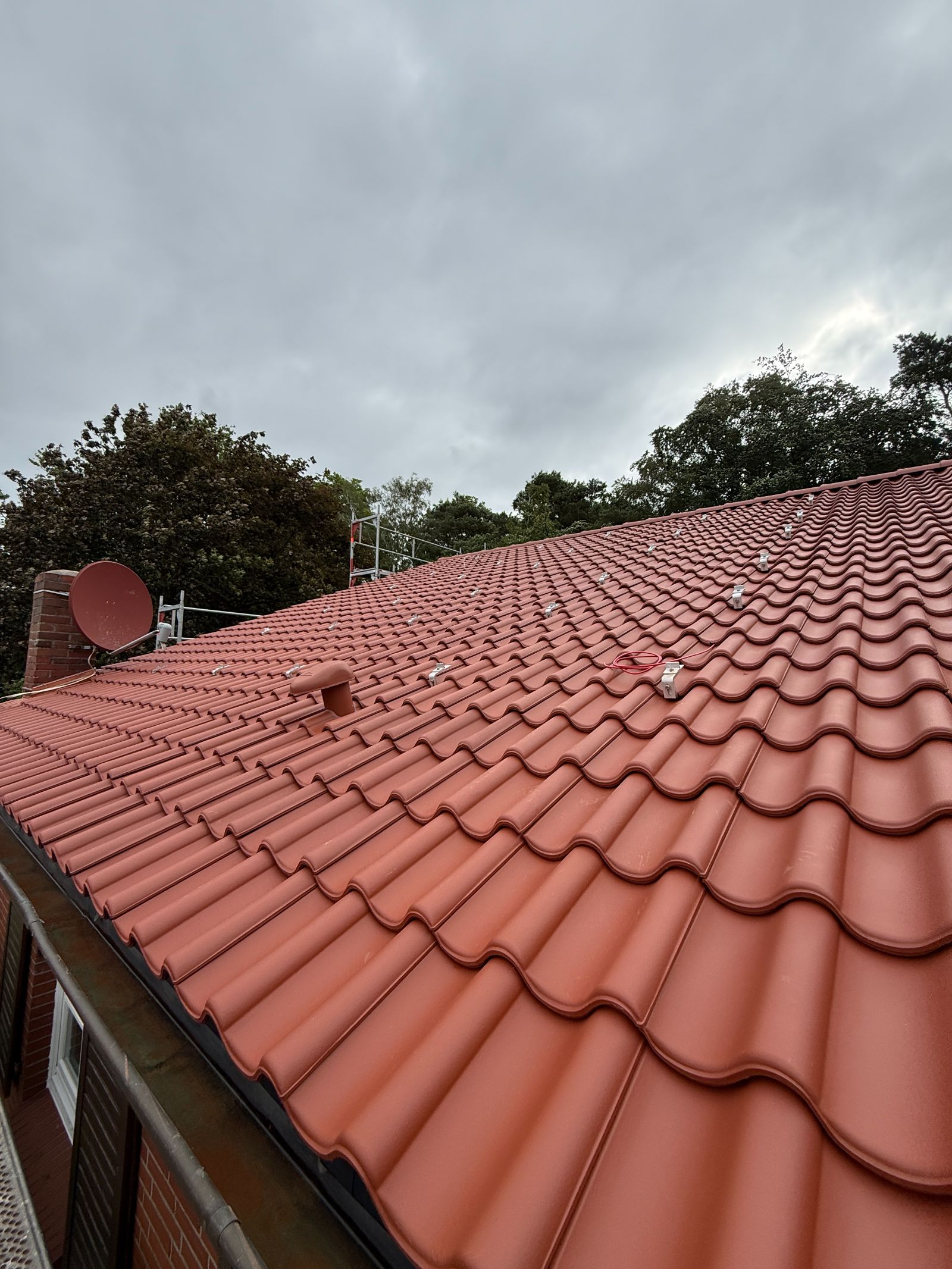

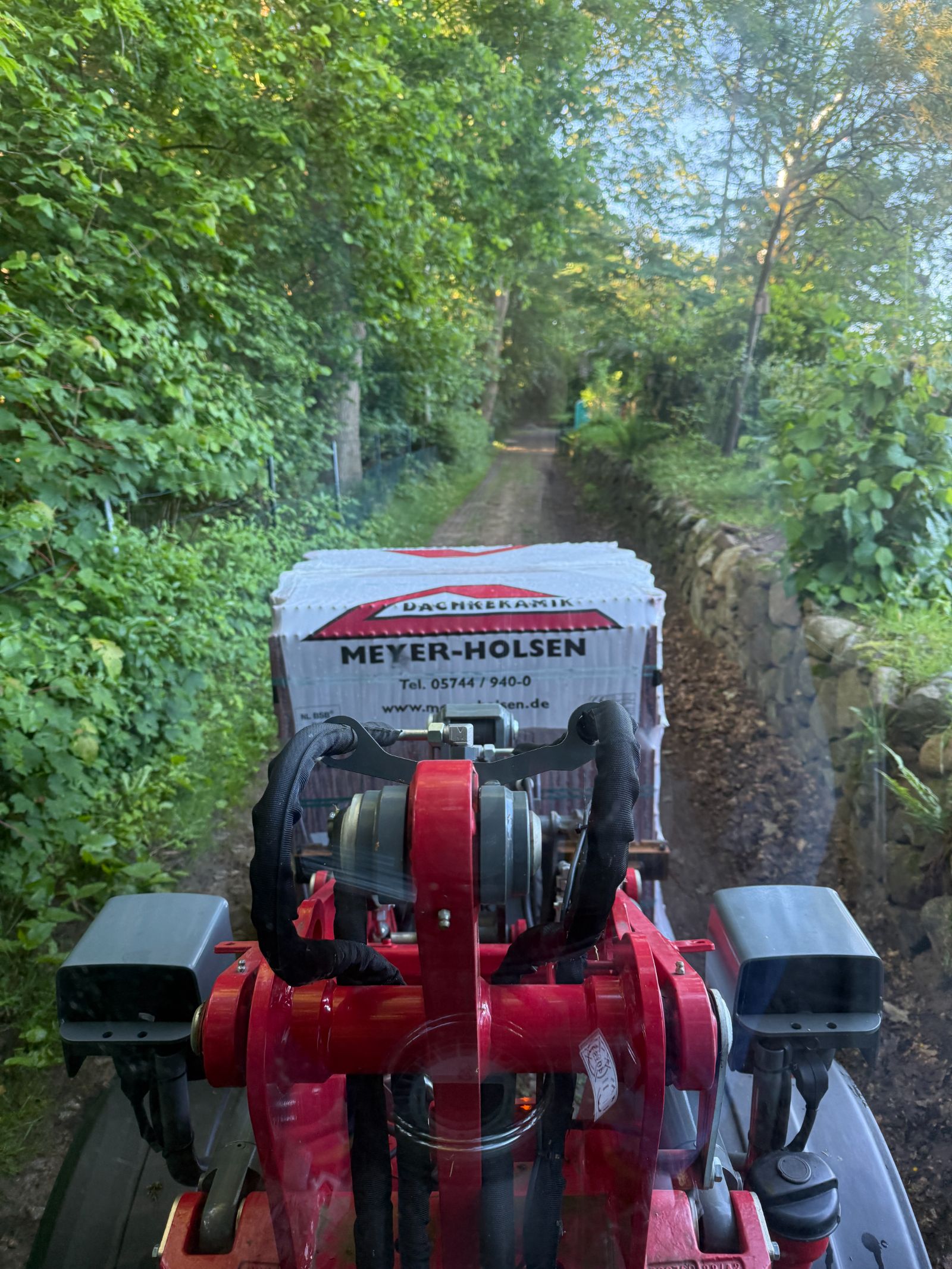

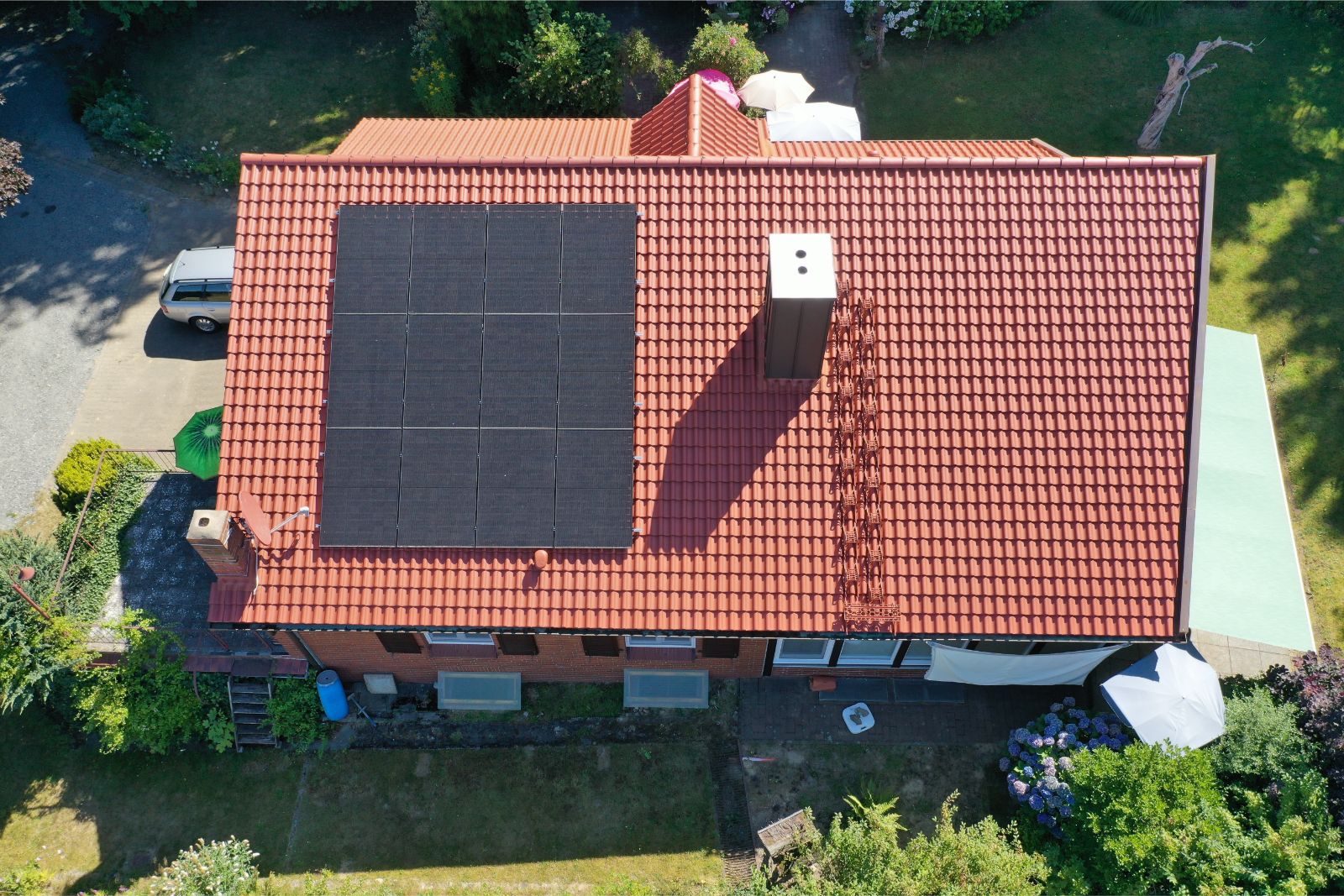

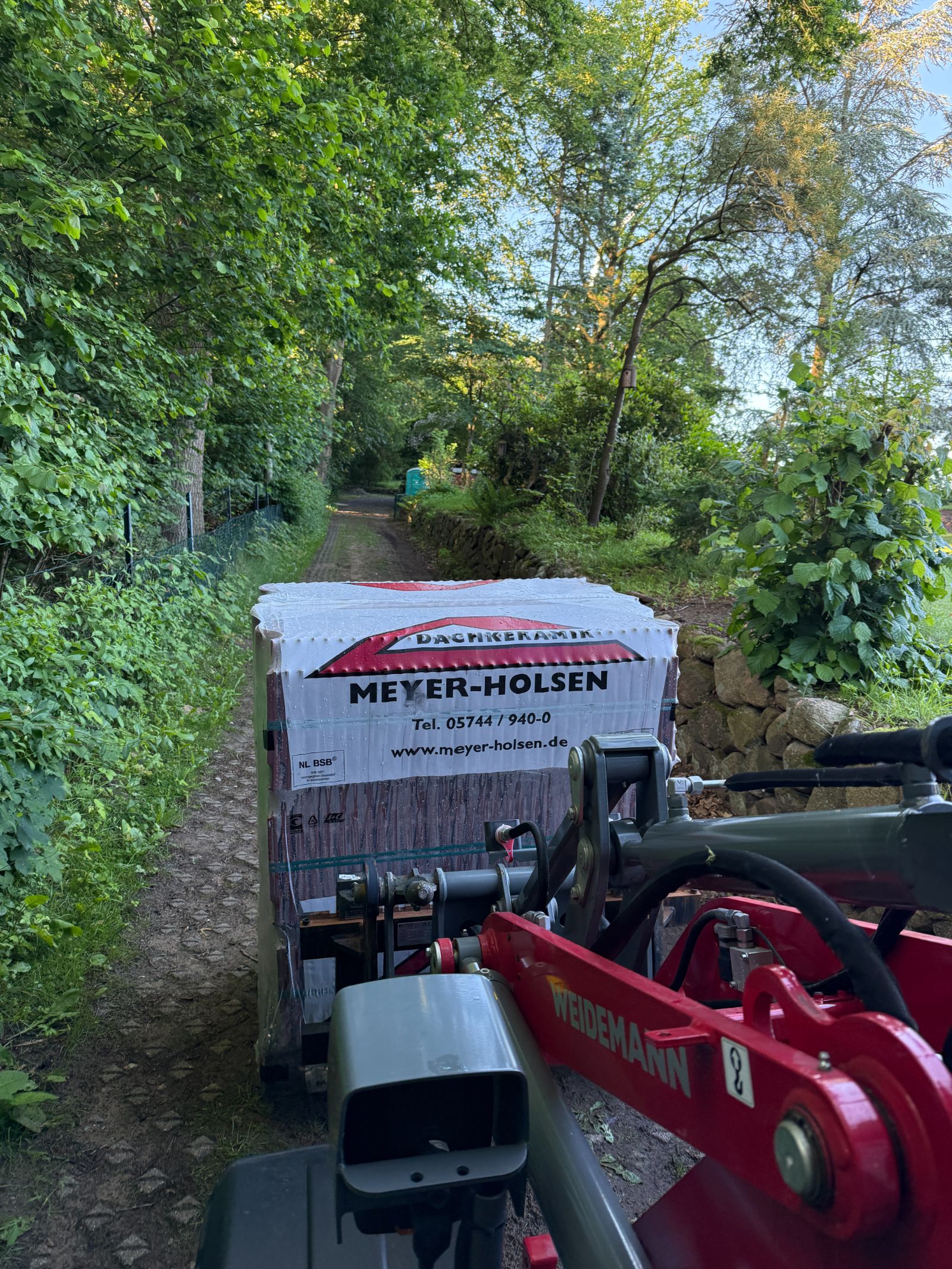

  1. 205 qm Dachfläche mit Hohlfalz-Tonziegeln Meyer-Holsen, Typ: Zwilling auf vorhandener Dachflächenlattung eindecken, einschließlich Material. Farbton: lavarot engobiert.
  2. Meyer-Holsen Vario Ortgangziegel
  3. Meyer-Holsen First mit Firstziegel groß
  4. Meyer-Holsen Firstanfänger/-ender plus
  5. Meyer-Holsen Zwilling keramisches Dunstrohr
  6. Vorhandene Kehle mit Pfannen eindecken und fluchtgerecht anschneiden
  7. Wandanschluß Gauben mit Wakaflex ZN 28 cm liefern, annageln, und anformen

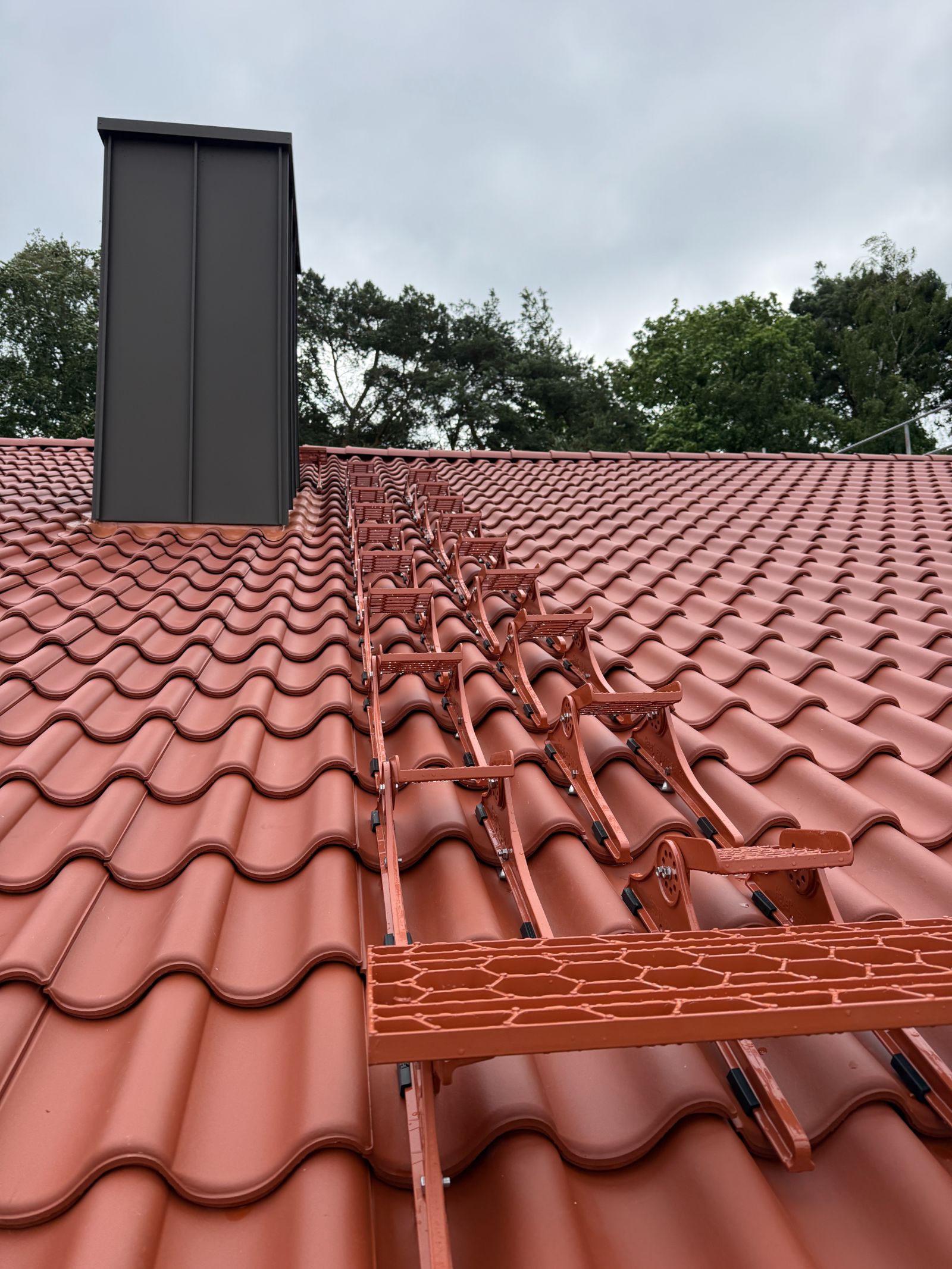

  8. Heuel Standrost in Aluminium 80×25 kpl. mit Unterbau, farbig beschichtet liefern und einbauen
  9. Heuel Einzel-Steigtritte in Aluminium 18×16 kpl. mit Unterbau

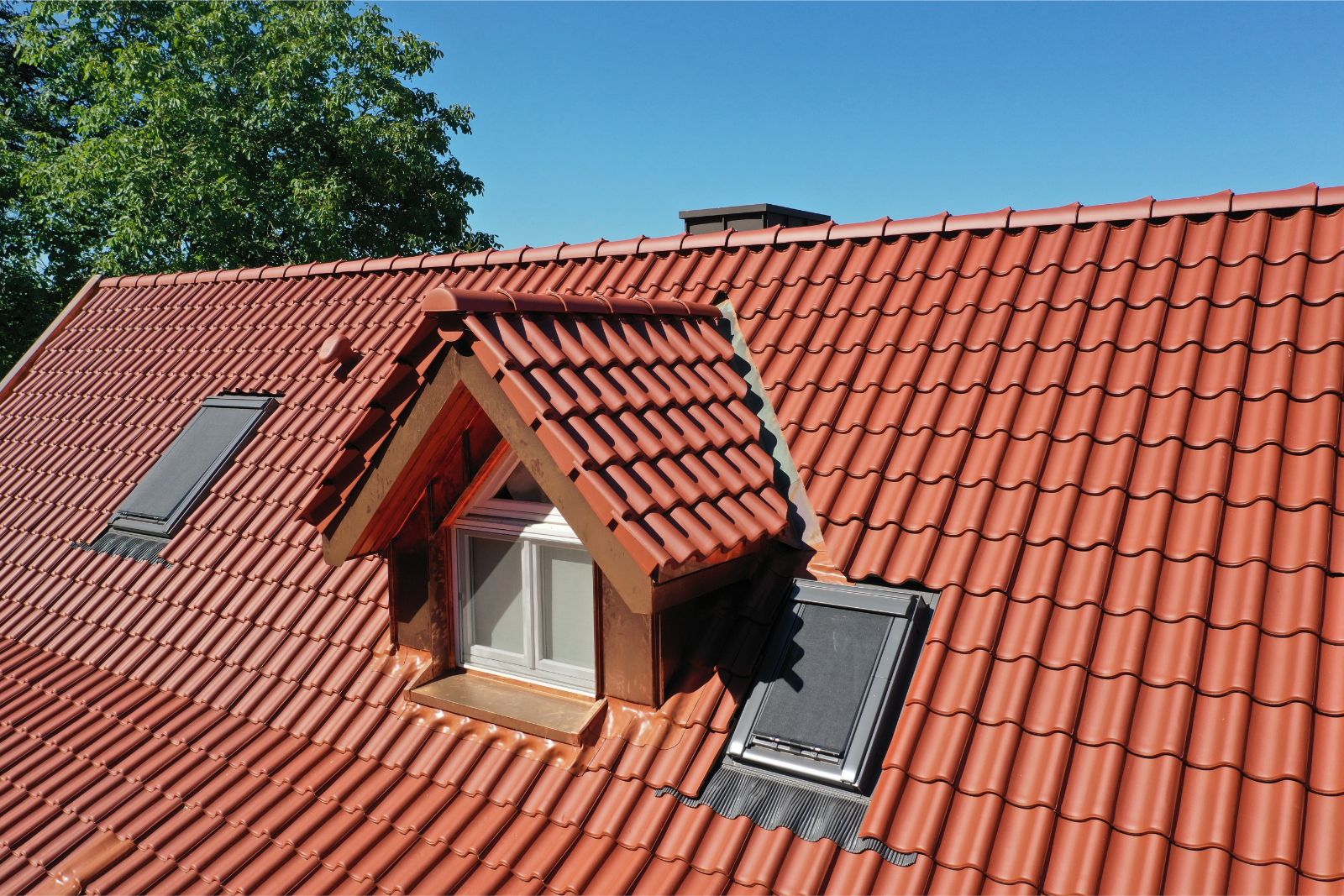

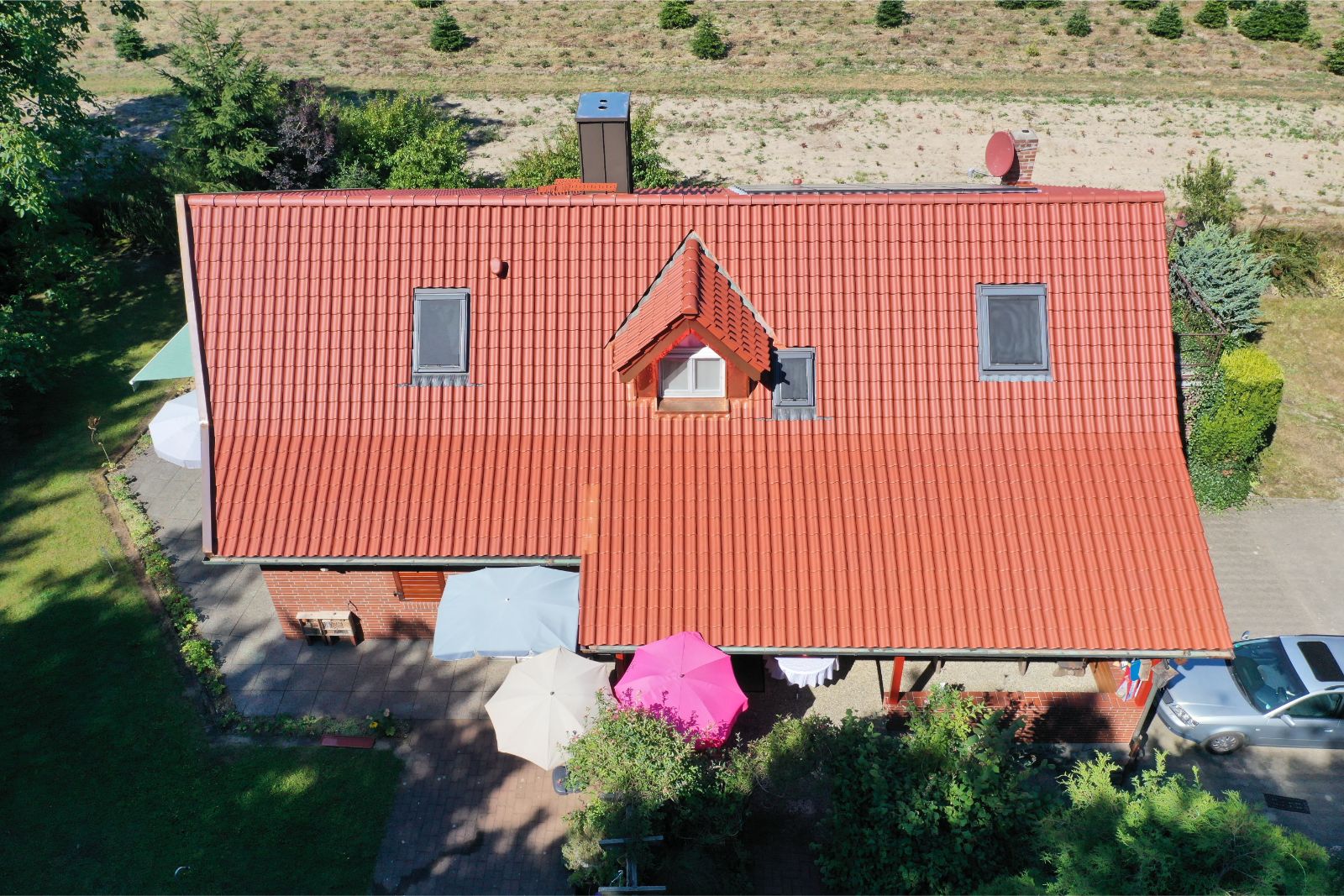

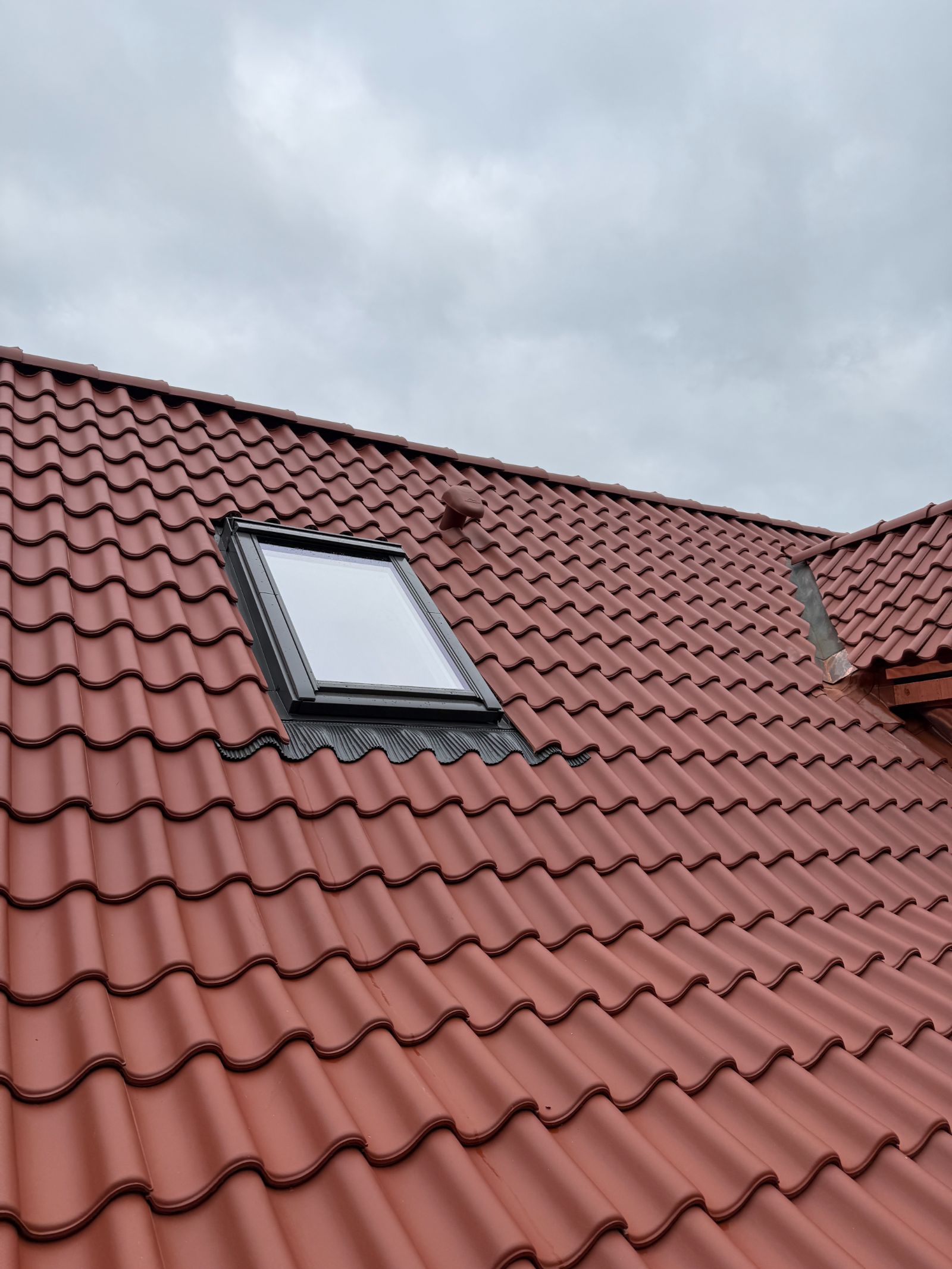

  10. Velux Wohnraumdachfenster liefern und einbauen: Typ GPU MK06 Größe 78 x 118 cm, Energiesparscheibe „Energie Plus“, PU-Klapp-Schwingfenster (Holzkern mit Polyurethanmantel weiß) Eindeckrahmen Aluminium-grau (EDW) inkl. Dämm- und Anschlußrahmen (BDX)
  11. Velux Wohnraumdachfenster liefern und einbauen: Typ GGU CK02 Größe 55 x 78 cm, Energiesparscheibe „Energie Plus“, PU-Schwingfenster (Holzkern mit Polyurethanmantel weiß) Eindeckrahmen Aluminium-grau (EDW) inkl. Dämm- und Anschlußrahmen (BDX)
  12. Vorhandene Dachflächenöffnung des Bestandsfensters an die neue Veluxfenstergröße anpassen
  13. Vorhandenes Veluxfenster VKU Y65 in die neu gedeckte Dachfläche wieder einbauen. Anpassung der Innenverkleidung bauseits
  14. Velux Markise mit Haltekrallen manuell zu bedienen MHL MK00 5060 Farbe: Unischwarz
  15. Velux Markise mit Haltekrallen manuell zu bedienen MHL CK00 5060, Farbe: Unischwarz
  16. Velux Verdunkelungs-Rollo mit Griffleiste manuell zu bedienen DKL Y65 Rehbraun 4559 liefern und einbauen

Klempnerarbeiten

Rinnen, Fallrohre + Zubehör

  1. Bauseits vorhandene Kupfer – Hängedachrinne, kastenform 6 tlg., Zuschnitt 333 mm einschl. der Kupfer-Kasten-Rinnenhalter wieder montieren
  2. Kupfer – Hängedachrinne, kastenform nach, 6 tlg., Zuschnitt 333 mm, Metallstärke 0,7 mm, einschl. der Kupfer-Rinnenhaltern, liefern und montieren
  3. Fleck-Rolltraufe mit integriertem Traufenlüftungskamm liefern und montieren
  4. Prefa Aluminium Lochblechstreifen ZN 100 mm liefern und montieren
  5. Kupfer – Regenfallrohr, rund, 87 mm, Metalldicke 0,65 mm, Länge 2 m, einschl. der Kupfer-Rohrschellen liefern und fachgerecht montieren
  6. Kupfer – Fallrohrklappe mit Sieb, 7 tlg. liefern und einbauen

Gaubenkehlen + englische Kehlen am Ortgang

  1. Kupfer – Kehlblech, 0,7 mm stark, 500 mm Abwicklung, mit 2 Falzen liefern und montieren
  2. Bauseits vorhandenes Kupfer – Kehlblech, 0,7 mm stark, 500 mm Abwicklung, mit 2 Falzen wieder montieren
  3. Kupfer – englisches Kehlblech im schrägverlaufenden Ortgangsbereich, 0,7 mm, bis 500 mm Abwicklung, liefern und montieren
  4. Dachrandabdeckung aus Kupfer ZN 250 in die englische Kehle verlaufend und als äußere Abdeckung der Seitenverkleidung aus Stehfalz

Schornsteinkopfverkleidung des großen Schornsteines mittig der Dachfläche

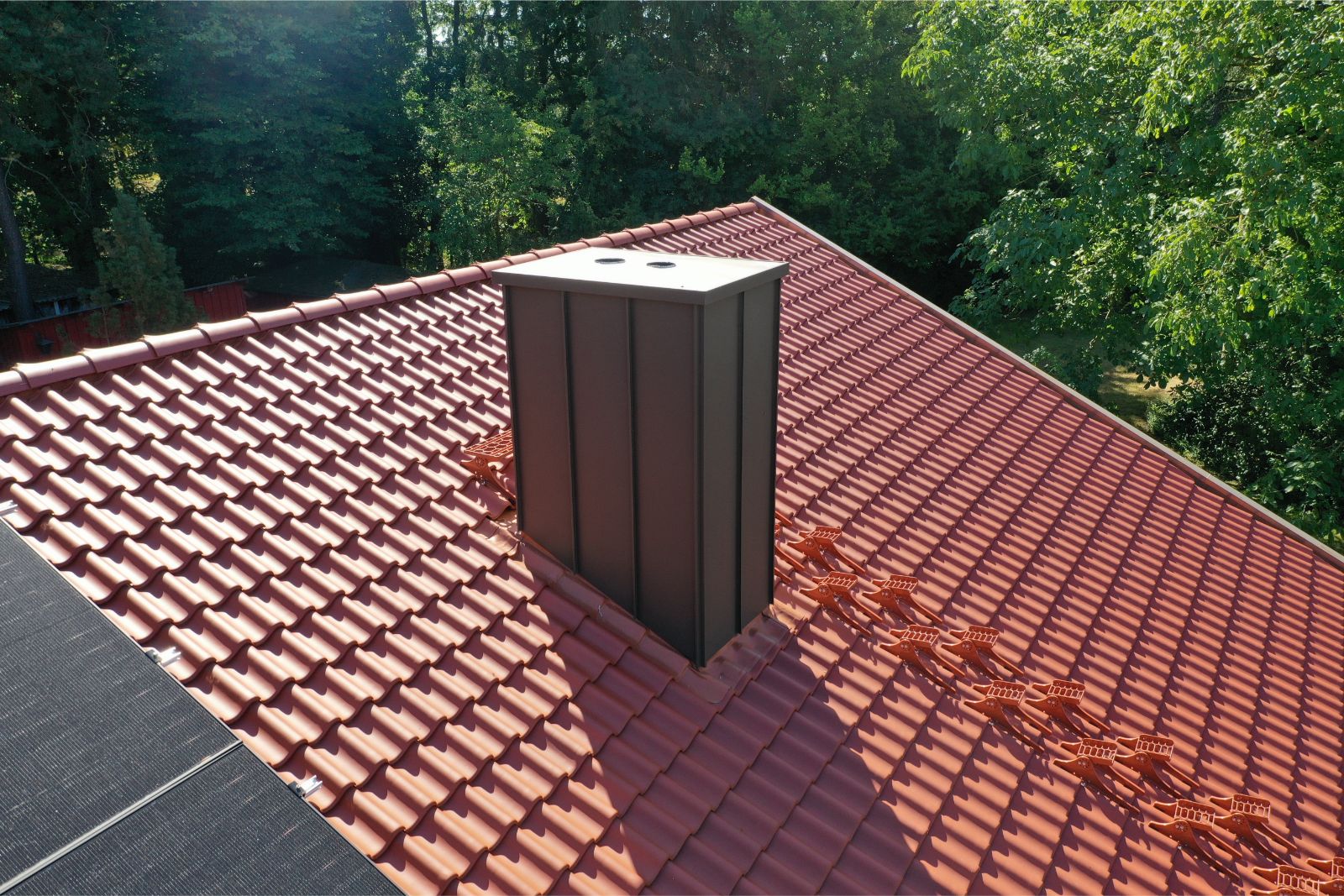

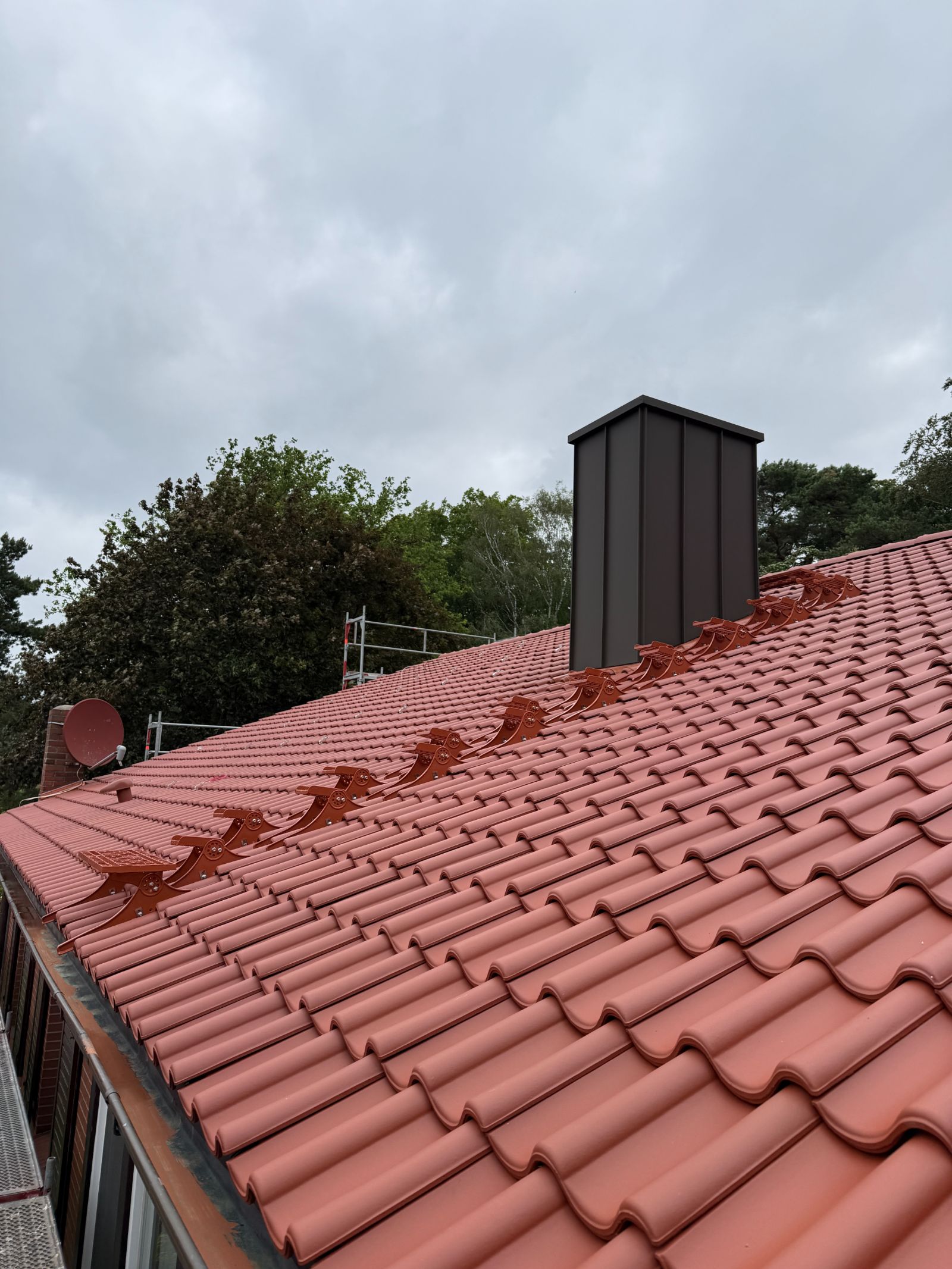

  1. Schornsteinkopfverkleidung groß (mittig des Daches) mit Prefa Aluminium P.10 in Stehfalzdeckung verkleiden, inkl. Eckprofile auf v.g. Unterkonstruktion
  2. Abdeckblech aus Edelstahl für die Schornstein-Verkleidung anfertigen und montieren
  3. Umrandung des v.g. Abdeckbleches aus Prefa Aluminium P.10 für die Schornstein-Abdeckung anfertigen und montieren

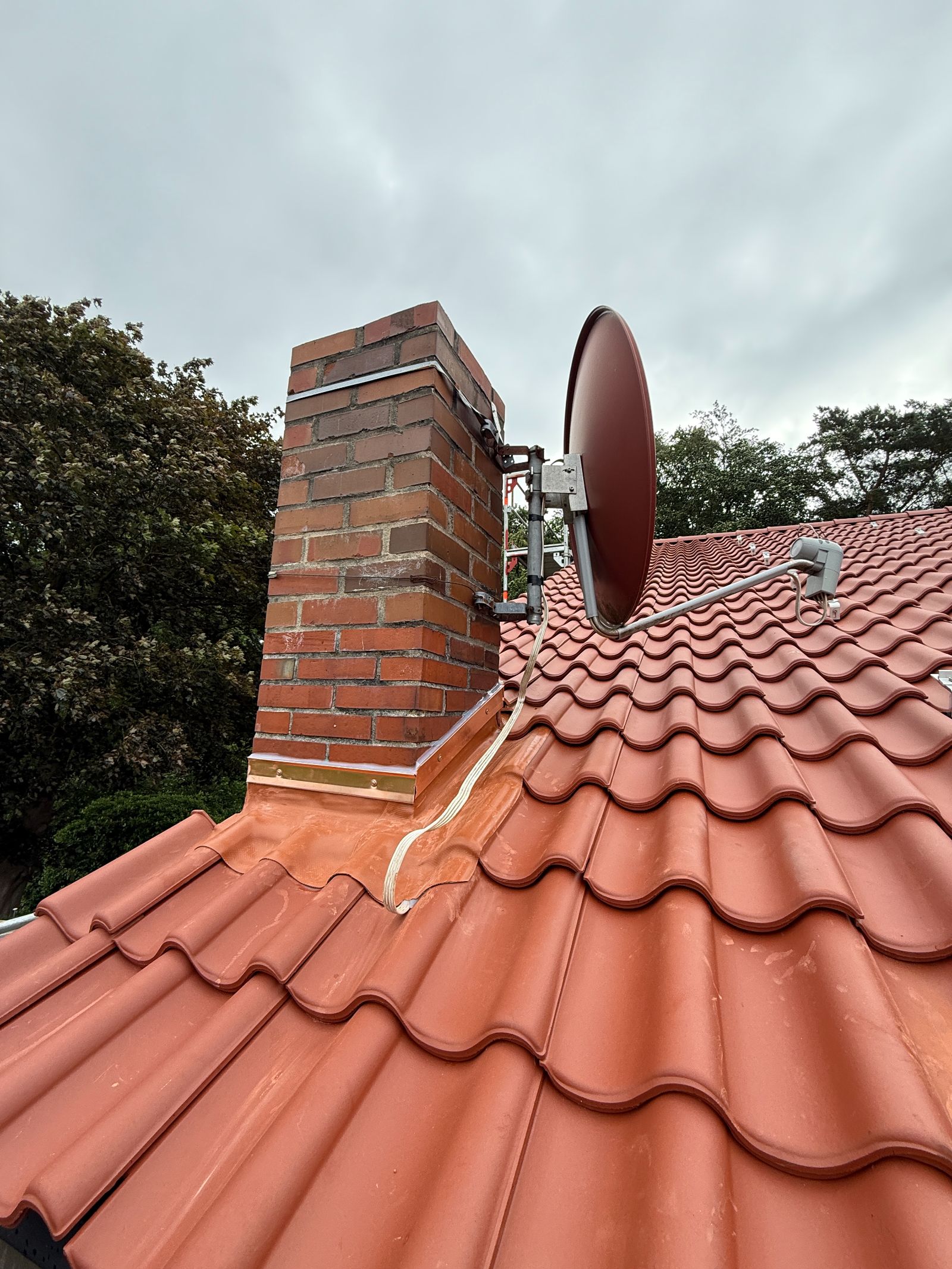

  4. Schornstein-Einfassung klein mit Wakaflex und Kappleiste inkl. oberer Versiegelung herstellen

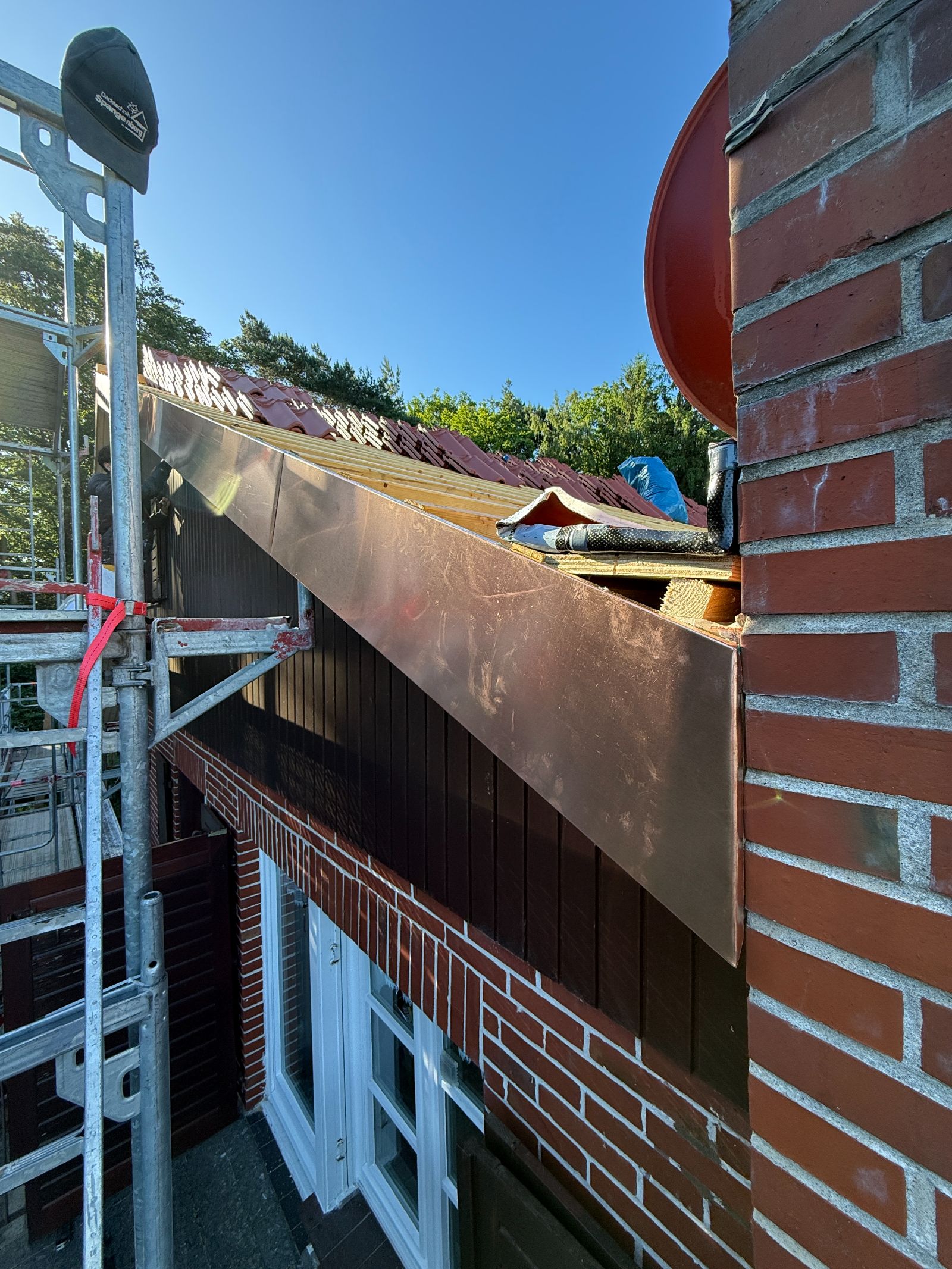

Stirnbrettverkleidung

  1. Verkleidung der Stirnbretter an Traufe und Giebel mit Glattblech im Versatz Kupfer – 1x ZN 450, 1x Zn 200, je 2 Kantungen liefern und herstellen
  2. Ortgangblendenverkleidung im Bereich der englischen Kehle, ZN: 400 mm, in Kupfer als Stehfalzblende mit senkrecht verlaufender Falz, als Zulage, einschl. Haftstreifen und Materialverschnitt, liefern und herstellen

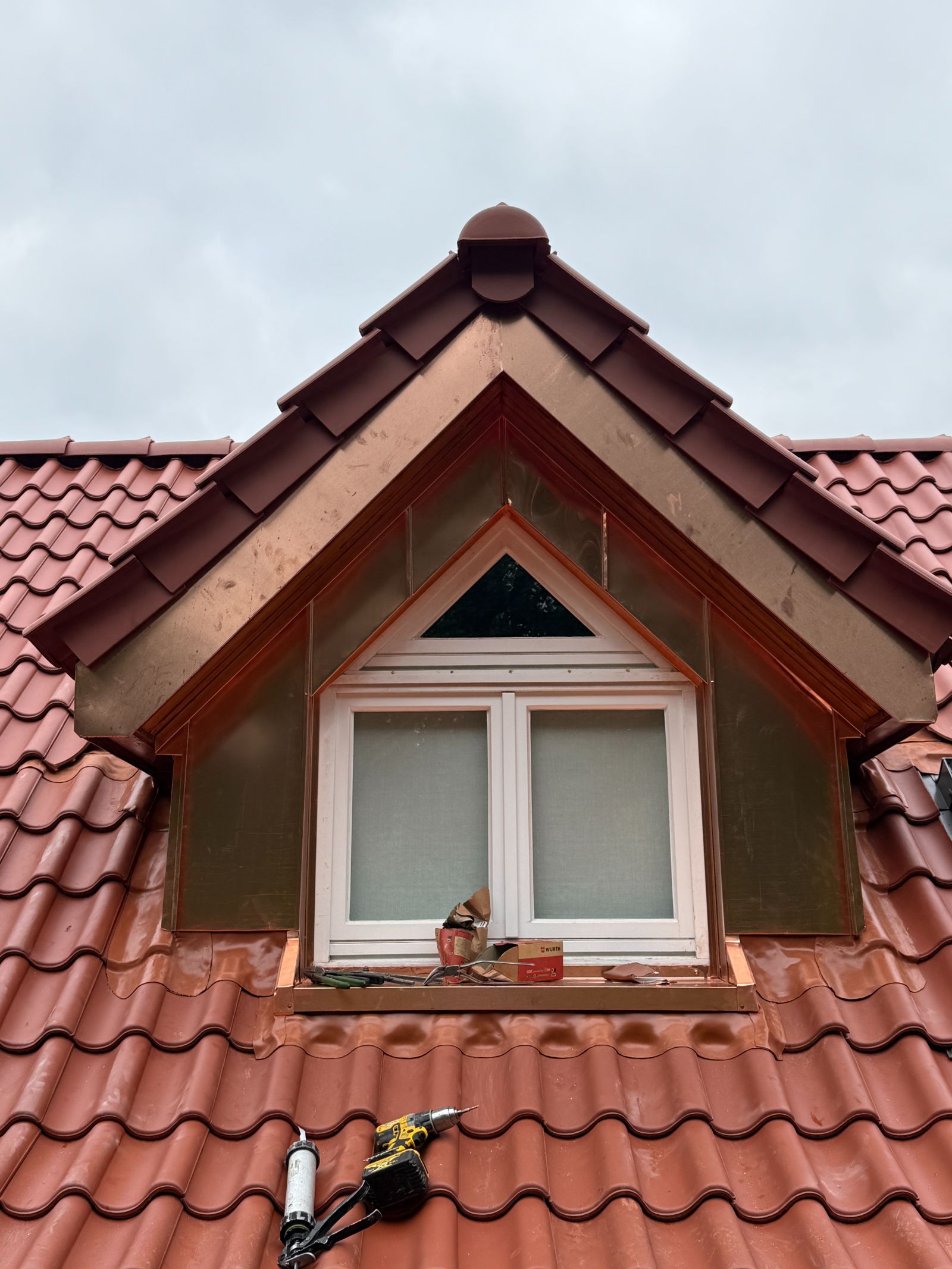

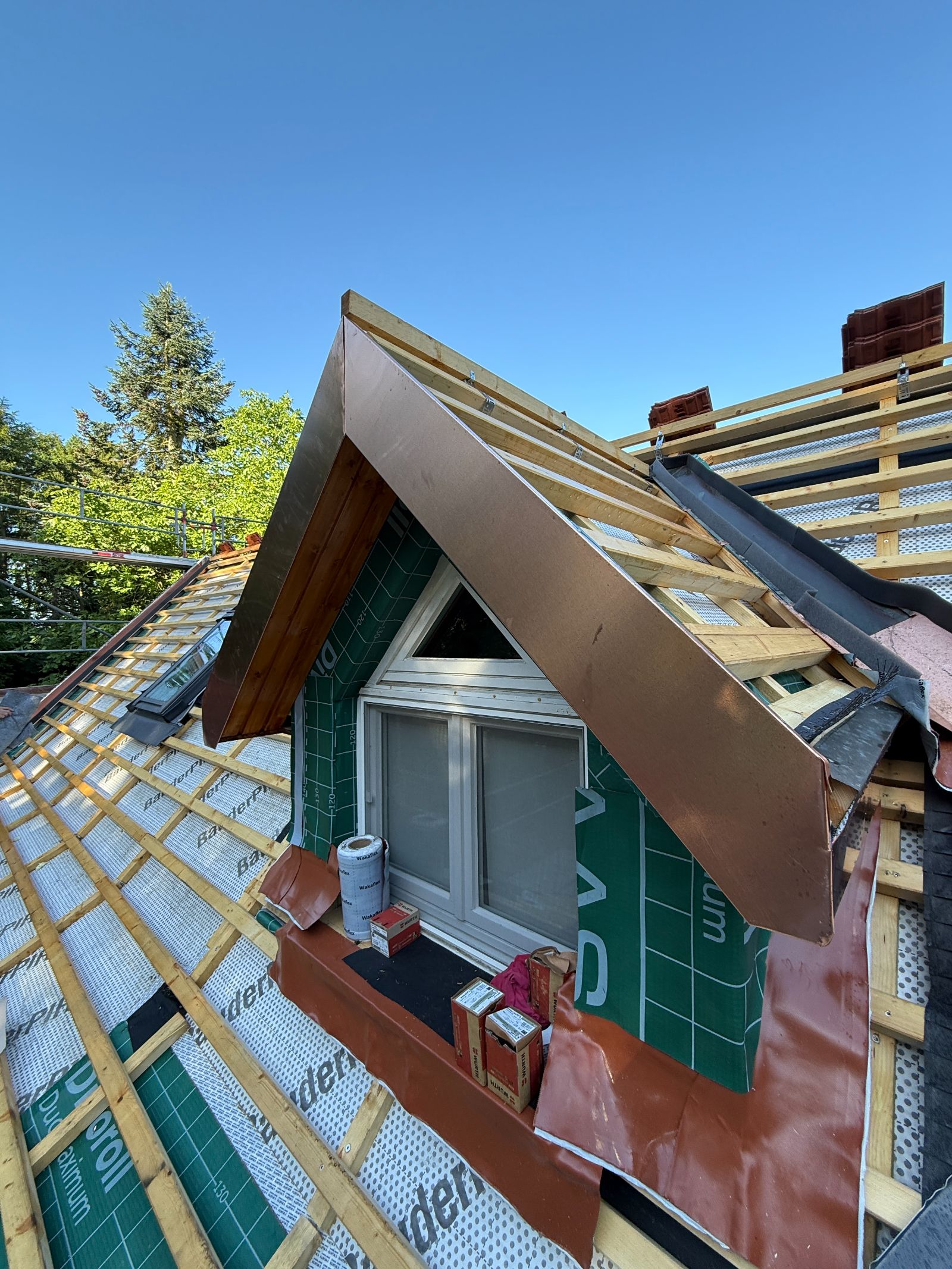

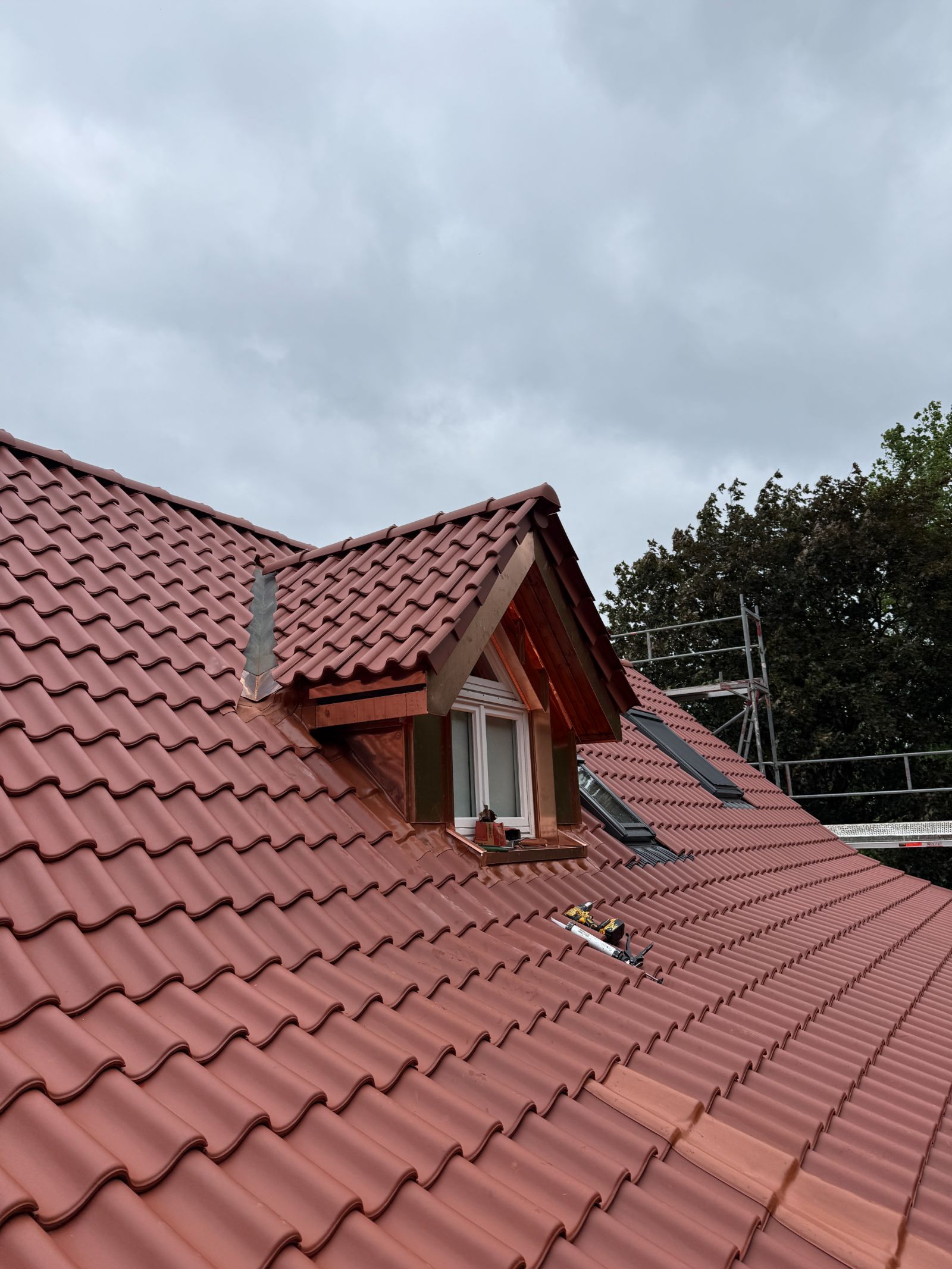

Gaubenverkleidung

  1. Liefern und Montieren einer Gaubenwangen und -frontverkleidung aus Kupfer Stehfalzverkleidung mit senkrecht verlaufender Falz liefern und v.g. Holz-UK montieren
  2. Ausklinkungen
  3. Anarbeitung der Verkleidung an die Dachschrägen, inkl. Materialverschnitt
  4. Liefern und Montieren von Kupfer Eckprofilen, Zuschnitt:110 mm, Kantungen 3
  5. Kupfer Fensterleibungsverkleidung, ZN 300, liefern und montieren
  6. Kupfer Fenstereinfassprofil seitlich, ZN 125, liefern und montieren
  7. Kupfer Fenstersohlbank ZN 500 mm, 4-Kantungen liefern und einbauen
